Запчасти Case IH MXU110 (1.87.4/02[01]) - (VAR.510-511) DYNAMIC FRONT FENDERS (420, 480 WIDE) CL.3 STANDARD AXLE (08) - SHEET METAL

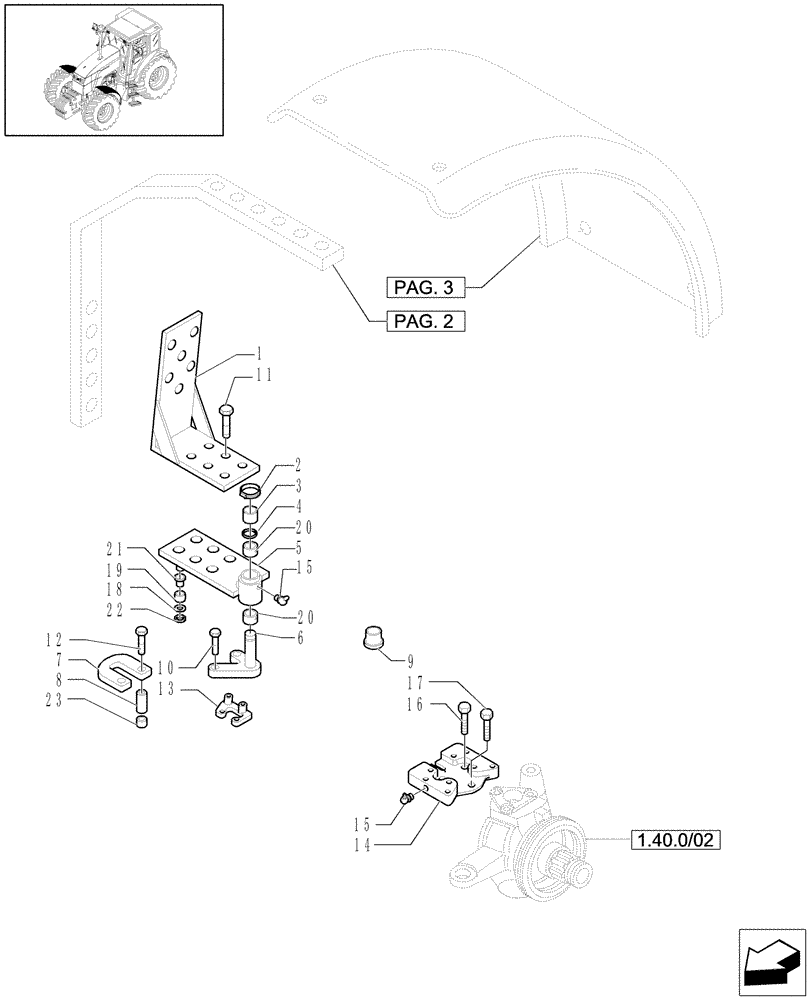

Схема запчастей Case IH MXU110 - (1.87.4/02[01]) - (VAR.510-511) DYNAMIC FRONT FENDERS (420, 480 WIDE) CL.3 STANDARD AXLE (08) - SHEET METAL
13
3
20
12
9
2
18
16
15
20
7
8
6
10
4
23
15
17
1
19
11
21
22
5
14

Артикул

Название

Примечание

Количество

1

82027411

BRACKET

2шт.

2

82039346

HOSE CLAMP,30mm - 45mm, Worm Gear

2шт.

3

82019114

CAP

2шт.

4

11067871

SNAP RING,M30, Ext

2шт.

5

82025927

LEVER

RH, Includes, Serial Range: Ref.18-22

1шт.

5

82025926

LEVER

LH, Includes, Serial Range: Ref.18-22

1шт.

6

82025924

SUPPORT

2шт.

7

82023851

SUPPORT

2шт.

8

82023852

SPACER

4шт.

9

87304051

CAP

2шт.

10

82037606

BOLT,Hex Serr Flg, M12 x 1.25 x 55mm, Gr 12.9

M12 x 1.25 x 55

4шт.

11

82037607

BOLT,Hex Serr Flg, M14 x 1.5 x 35mm, Gr 12.9

M14 x 1.5 x 35

8шт.

12

14837434

BOLT

M12 x 1.25 x 90

4шт.

13

82039564

PLATE

RH

1шт.

13

82039562

PLATE

LH

1шт.

14

5198881

PLATE

LH

1шт.

14

5198882

BRACKET

RH

1шт.

15

13407811

LUBE NIPPLE,Angled - 45 Degree, M10 x 1 x 27.00mm

M10 x 1

4шт.

16

14274734

LOCK BOLT,Hex, M12 x 1.25 x 40mm, Cl 10.9

2шт.

17

14274834

BOLT,Hex, M12 x 1.25 x 45mm, Cl 10.9

4шт.

18

14499601

WASHER,13mm ID x 20mm OD x 2.5mm Thk

2шт.

19

82013749

BUSHING,14.27mm ID x 22mm OD x 13mm L

2шт.

20

82025920

BUSHING,30mm ID x 34mm OD x 20mm L

4шт.

21

83904673

BUSHING,12.73mm ID x 14mm OD x 12.2mm L

2шт.

22

11066076

SNAP RING,M12, Ext

2шт.

23

5184935

SPACER,13mm ID x 25mm OD x 20mm L

4шт.

Выбрано товаров: 26
