Запчасти Case IH MXU110 (1.94.2[02]) - HEATING/AIR CONDITIONING - VENTILATION DUCTS (10) - OPERATORS PLATFORM/CAB

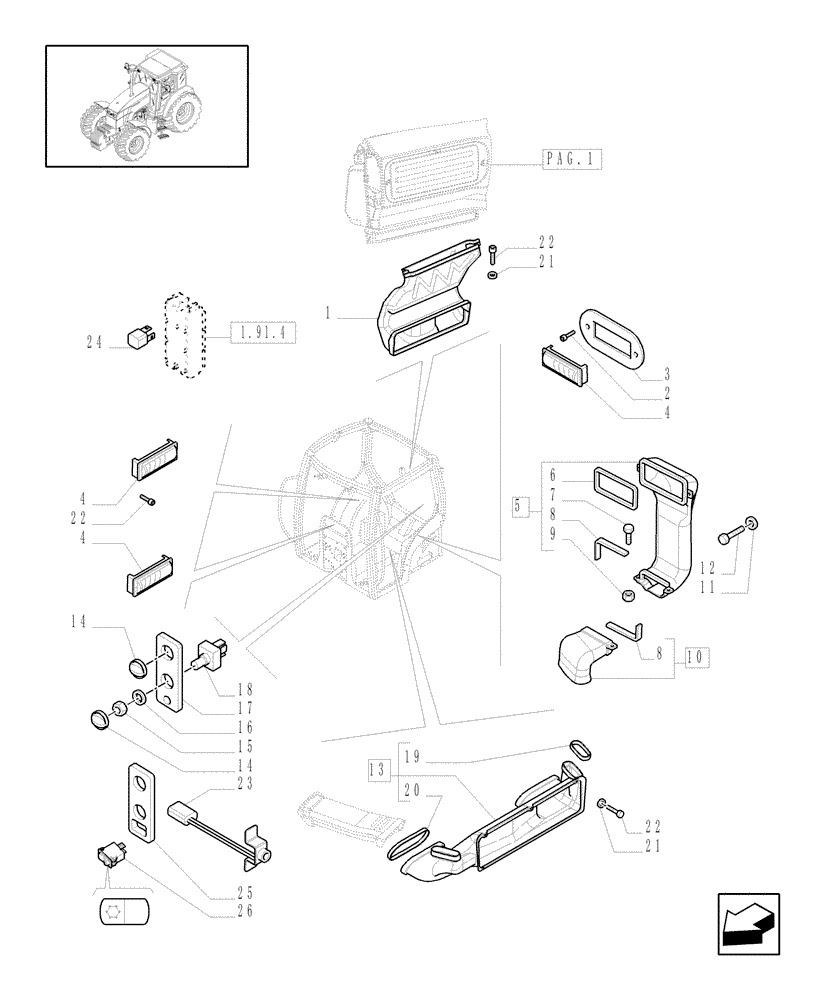

Схема запчастей Case IH MXU110 - (1.94.2[02]) - HEATING/AIR CONDITIONING - VENTILATION DUCTS (10) - OPERATORS PLATFORM/CAB
8
22
4
18
5
7
9
21
8
pag.1
17
15
13
1
20
1.91.4
3
10
22
11
14
12
25
2
4
19
21
26
14
16
24
6
4
23
22

Артикул

Название

Примечание

Количество

1

82034310

AIR DUCT

1шт.

2

15663301

SELF-TAP SCREW,Cross Oval Hd, M4.2 x 19mm

2шт.

3

82022361

SUPPORT

LH

1шт.

4

44995063

DIFFUSER

Wheat, Serial Range: -C5434

4шт.

4

87568777

VENT

Wheat, Start Serial: D5434

4шт.

5

82027039

AIR DUCT

RH

1шт.

5

82027041

AIR DUCT

LH

1шт.

6

82022367

SEAL

1шт.

7

15688101

SCREW,Pozidriv Pan Hd, M8 x 16mm

2шт.

8

82024756

SEAL,8mm Thk

1шт.

9

83907330

SPRING NUT

NUT

4шт.

10

82034322

AIR DUCT

RH

1шт.

10

82034323

AIR DUCT

LH

1шт.

11

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

4шт.

12

10902424

SCREW,Hex, M6 x 20mm, Cl 8.8, Full Thd

4шт.

13

82034311

AIR DUCT

1шт.

14

87699601

KNOB

2шт.

15

80274562

NUT

1шт.

16

89715503

LOCK WASHER

1шт.

17

82036406

DECAL

Heater, Serial Range: -C5832

1шт.

17

82036407

DECAL

A/C, Serial Range: -C4875

1шт.

For Cab With Air Conditioning (VAR.435-437/1-608-612)

1шт.

17

87698089

DECAL

Heater, Start Serial: D5832

1шт.

18

82023545

FAN SWITCH

4 Speed

1шт.

19

82033452

SEAL

2шт.

20

82034490

SEAL

2шт.

21

12637821

WASHER,5.15mm ID x 11mm OD x 1mm Thk

15шт.

22

15644001

SELF-TAP SCREW,Cross Pan Hd, M4.2 x 13mm

15шт.

23

82027906

SWITCH ASSY

, Serial Range: -C4875

1шт.

For Cab With Air Conditioning (VAR.435-437/1-608-612)

1шт.

24

82023238

RELAY,12V, 20A

1шт.

For Cab With Air Conditioning (VAR.435-437/1-608-612)

1шт.

25

82037025

DECAL

A/C, Start Serial: D4875

1шт.

25

87698075

DECAL

A/C, Start Serial: D5832

1шт.

26

82036996

SWITCH ASSY

A/C, Serial Range: D4875-C5832

1шт.

Выбрано товаров: 35
