Запчасти Case IH MXU100 (1.93.3/ C[06]) - (VAR.858/1-885) "GRAMMER" DELUXE SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5424 (10) - OPERATORS PLATFORM/CAB

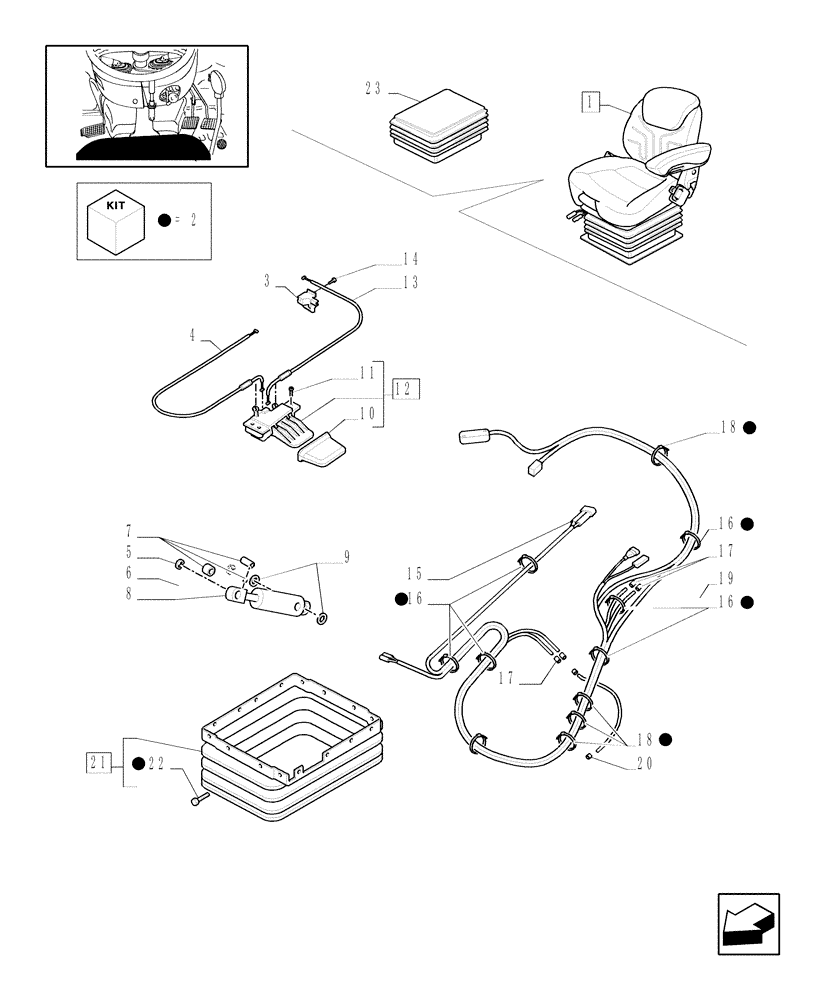

Схема запчастей Case IH MXU100 - (1.93.3/ C[06]) - (VAR.858/1-885) "GRAMMER" DELUXE SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5424 (10) - OPERATORS PLATFORM/CAB
18
2
15
16
18
20
16
3
2
12
14
22
9
2
2
16
1
2
5
2
13
7
19
4
2
23
21
6
10
11
17
17
8

Артикул

Название

Примечание

Количество

1

82023084

DRIVER SEAT

Assy

1шт.

2

82035113

SERVICE KIT

Set of Wear Parts

1шт.

3

82035084

HOUSING

1шт.

4

82035075

CABLE

Incl. 11, 22

1шт.

5

82035129

WASHER

D=10

4шт.

6

82035115

CABLE

Incl. 16, 22, Art Not Available

1шт.

7

82035116

BEARING

3шт.

8

82035114

SHOCK ABSORBER

Incl. 5, 7, 9, 22

1шт.

9

82035042

WASHER

D=13

2шт.

10

82035105

HANDLE

1шт.

11

82034918

SCREW,M5 x 16mm

5x16

3шт.

12

82035086

LEVER

Incl. 10, 11, 22

1шт.

13

82035106

CABLE

Incl.. 3, 11,14, 22

1шт.

14

82035132

SCREW,M3.5 x 12mm

3.5x12

1шт.

15

82035135

WIRE HARNESS

Seat Incl. 16, 18, 22

1шт.

16

82034889

CABLE TIE,M2.5 x 102

CABLE STRAP

5шт.

17

82035061

FITTING

4шт.

18

82035055

CABLE TIE,M4.7 x 204

CABLE STRAP

4шт.

19

82035077

HOSE KIT

Incl. 16, 17, 18, 20, 22, Art Not Available

1шт.

20

82035147

CLAMP

2шт.

21

82035078

BELLOWS

1шт.

22

82035026

PLUG

1шт.

23

82035133

SUSPENSION

Assy

1шт.

Выбрано товаров: 23
