(1.93.3/ C[04]) - (VAR.858/1-885) "GRAMMER" DELUXE SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5424

Запчасти Case IH MXU100 (1.93.3/ C[04]) - (VAR.858/1-885) "GRAMMER" DELUXE SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5424 (10) - OPERATORS PLATFORM/CAB

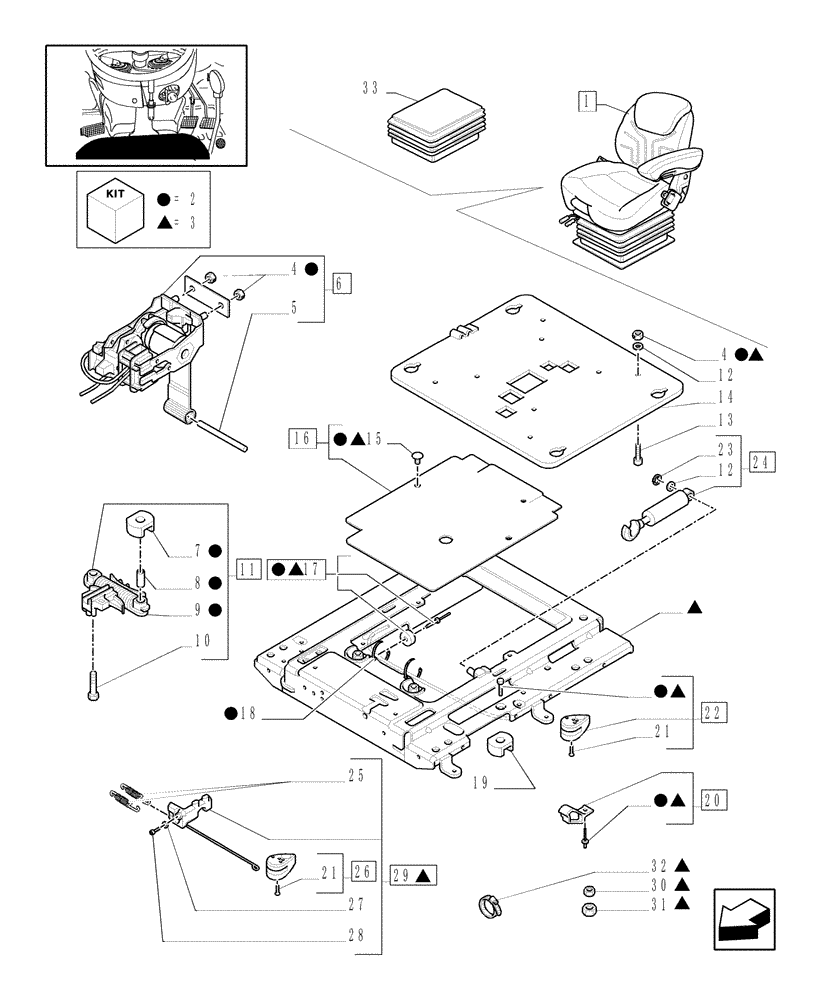

Схема запчастей Case IH MXU100 - (1.93.3/ C[04]) - (VAR.858/1-885) "GRAMMER" DELUXE SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5424 (10) - OPERATORS PLATFORM/CAB
2
17
2
19
32
3
12
4
3
21
2
1
8
33
4
5
3
2
23
26
15
12
2
18
3
2
3
20
13
2
3
3
24
2
7
30
3
2
11
2
3
22
16
31
21
27
3
6
25
3
2
10
28
29
14
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

82023084

DRIVER SEAT

Assy

1шт.

2

82035113

SERVICE KIT

Set of Wear Parts

1шт.

3

82035122

SUSPENSION

Incl. 4, 15, 17, 29, 30, 31

1шт.

4

82034883

NUT,CL 8.8

8шт.

5

82035060

BOLT

1шт.

6

82035095

CONTROL

1шт.

7

82035067

BUMPER

1шт.

8

82035053

TUBE

7шт.

9

82035052

BUSHING

1шт.

10

82035038

SCREW,Hex, M8 x 35mm

M8x35

2шт.

11

82035111

KIT

Incl. 7, 8, 9, 10, 15, 17

1шт.

12

82034881

WASHER,8.4mm ID

D=8

4шт.

13

82035041

SCREW,M8 x 20mm

M8x20

4шт.

14

82035134

MOUNTING PLATE

1шт.

15

82035026

PLUG

1шт.

16

82035092

COVER

1шт.

17

82035081

PLUG

1шт.

18

82034889

CABLE TIE,M2.5 x 102

CABLE STRAP

6шт.

19

82035071

GUIDE

1шт.

20

82035082

STOP

Incl. 15, 18

2шт.

21

82035087

SCREW,M4 x 14mm

4x14

2шт.

22

82035123

HANDLE

1шт.

23

82035045

WASHER

D=6

1шт.

24

82035079

SHOCK ABSORBER

Incl. 12, 15, 24

1шт.

25

82035120

SPRING

2шт.

26

82035073

HANDLE

1шт.

27

82034891

WASHER

1шт.

28

82035132

SCREW,M3.5 x 12mm

3.5x12

1шт.

29

82035117

KIT

Incl. 15, 21, 25, 26, 27, 28

1шт.

30

82035130

ROLLER

2шт.

31

82035057

ROLLER

2шт.

32

82035055

CABLE TIE,M4.7 x 204

CABLE STRAP

5шт.

33

82035133

SUSPENSION

Assy

1шт.
