Запчасти Case IH MXU100 (1.93.3/ C[03]) - (VAR.858/1-885) "GRAMMER" DELUXE SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5424 (10) - OPERATORS PLATFORM/CAB

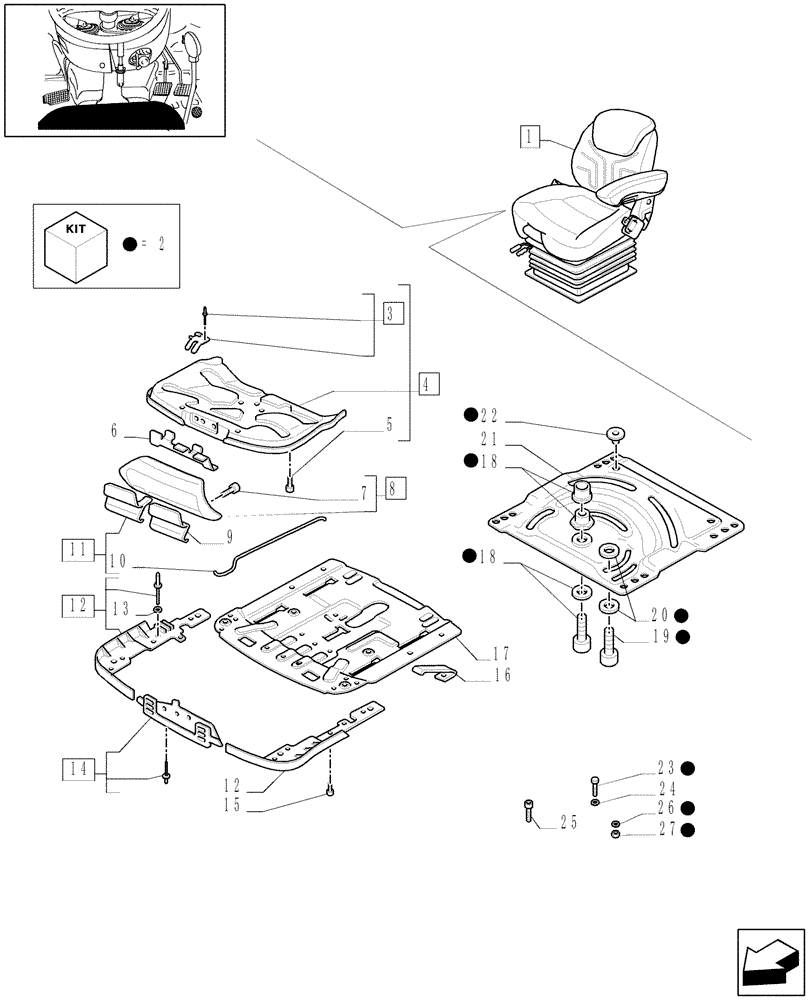

Схема запчастей Case IH MXU100 - (1.93.3/ C[03]) - (VAR.858/1-885) "GRAMMER" DELUXE SEAT WITH BELTS AND SWITCH - BREAKDOWN - W/CAB - C5424 (10) - OPERATORS PLATFORM/CAB
2
5
2
23
18
13
24
2
2
4
16
27
25
7
2
26
8
20
18
2
12
17
1
14
10
19
11
9
2
2
21
12
6
2
22
3
15

Артикул

Название

Примечание

Количество

1

82023084

DRIVER SEAT

Assy

1шт.

2

82034930

SET OF PARTS

Add-on Parts for swivel

1шт.

3

82034947

SHEET

1шт.

4

82034949

PLATE

1шт.

5

82034997

SCREW,M5 x 25mm

5x25

4шт.

6

82034919

LATCH

1шт.

7

82034918

SCREW,M5 x 16mm

2шт.

8

82034961

COVER

1шт.

9

82034943

HANDLE

1шт.

10

82034922

ROD

1шт.

11

82034962

HANDLE

1шт.

12

82034952

COVER

M8x12

1шт.

13

82034891

WASHER

2шт.

14

82034945

BRACKET

1шт.

15

82034901

SCREW,M8 x 1.25 x 1.25mm

1шт.

16

82034920

SHEET

1шт.

17

82034948

PLATE

Incl. 14, 16

1шт.

18

82034998

BUSHING

1шт.

19

82034904

BOLT

4шт.

20

82034866

WASHER

8шт.

21

82034929

PLATE

Incl. 2

1шт.

22

82034862

DISC

2шт.

23

82034882

SCREW,M8 x 16mm

M8x16

4шт.

24

82034884

WASHER

4шт.

25

82034894

SCREW,M8 x 1.25 x 1.25mm

M8x16

4шт.

26

82034881

WASHER,8.4mm ID

4шт.

27

82034957

NUT

M8

4шт.

Выбрано товаров: 27
