Запчасти Case IH MXU100 (1.92.1[01]) - CAB FRAME - C5288 (10) - OPERATORS PLATFORM/CAB

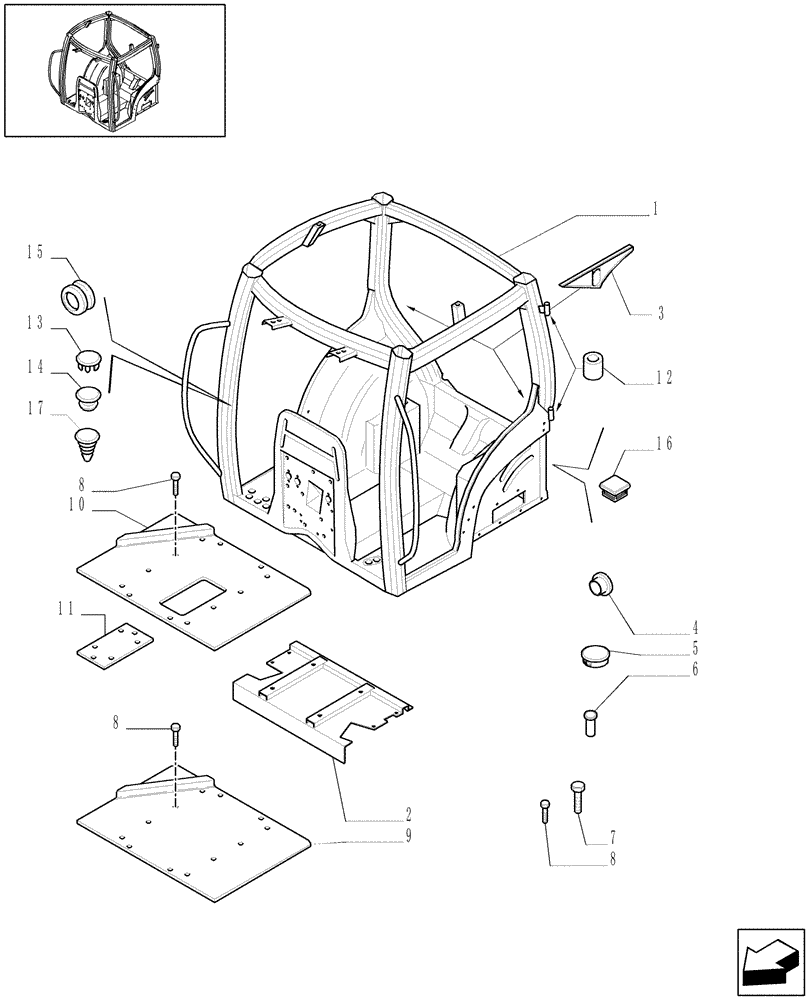

Схема запчастей Case IH MXU100 - (1.92.1[01]) - CAB FRAME - C5288 (10) - OPERATORS PLATFORM/CAB
15
8
5
9
11
17
14
3
1
4
2
7
6
16
12
10
8
13
8

Артикул

Название

Примечание

Количество

1

82039131

CAB BODY

, Serial Range: -C5161

1шт.

1

87327660

CAB BODY

, Start Serial: D5161

1шт.

1

82039137

CAB BODY

, Serial Range: -C5161

1шт.

For Cab.With Open Front Screen (VAR. 436-437/1-605-608)

1шт.

1

87328253

CAB BODY

, Start Serial: D5161

1шт.

For Cab.With Open Front Screen (VAR. 436-437/1-605-608)

1шт.

1

87348793

CAB FRAME

1шт.

W/VAR. 545

1шт.

2

82025556

PLATE

1шт.

2

82033893

PLATE

1шт.

For Cab.With Open Front Screen (VAR. 436-437/1-605-608)

1шт.

3

82036801

PLUG

Rear Window, RH

1шт.

3

82036800

PLUG

Rear Window, LH

1шт.

4

82032838

PLUG,20.7mm ID x 25mm OD x 10.5mm Thk

D=20,7mm

2шт.

4

82003283

PLUG,10.5mm OD

D=8.15

8шт.

4

82037658

RIVET,9mm OD x 4.5mm L

D=5,6mm

2шт.

4

82037720

RIVET,Plastic Snap, M3 x 4.50mm

D=3,4mm

2шт.

5

82031549

BLANK-OFF PLUG,35mm OD, Black

D=31,5mm

3шт.

6

82024990

RIVET,Flng, 7mm OD x 16mm L

M5

2шт.

6

82024991

NUT,M6

M6

1шт.

6

82024992

RIVET,Flng, 11mm OD x 19.5mm L

M8

1шт.

6

82014551

NUT

M10 x 1.5 x 24.5, Rivet Type

5шт.

7

11106021

BOLT,Hex, M10 x 1.5 x 20 mm, Cl 8.8, Full Thd

2шт.

7

16043624

SCREW,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

6шт.

For Cab.With Open Front Screen (VAR. 436-437/1-605-608)

1шт.

8

83929012

CAPTIVE WASHER SCREW,HWH, M6.3 x 1.8 x 20mm

18шт.

9

82025555

CAB FLOOR

, Serial Range: -EKP007649

1шт.

9

82037859

CAB FLOOR

, Start Serial: EKP007650

1шт.

10

82034235

PLATE

MXU100, MXU115, Serial Range: -C5166

1шт.

W/Trans.12X12 (SPS), VAR.110-120

1шт.

10

82039361

CAB FLOOR

MXU100, MXU115, Start Serial: D5166

1шт.

W/Trans.12X12 (SPS), VAR.110-120

1шт.

11

82034237

COVER

MXU100, MXU115

1шт.

W/Trans.12X12 (SPS), VAR.110-120

1шт.

12

82027697

BUSHING,9.5mm ID x 18mm OD x 17mm L

8шт.

For Cab.With Open Front Screen (VAR. 436-437/1-605-608)

1шт.

13

82036435

PLUG

Metal 9mm lower front R/H pilar, Serial Range: -C5874

2шт.

14

81865569

PLUG,Grommet automatic pick up

Plastic 24mm lower front R/H pilar

1шт.

15

81862738

PLUG,M38 x 28 x 5mm

28MM

3шт.

16

82033880

PLUG,70mm ID

70x70

2шт.

17

87716701

PLUG,Blanking, Snap, 6.40mm Dia

, Start Serial: D5874

2шт.

Выбрано товаров: 41
