Запчасти Case IH MXU100 (1.27.2) - HI-LO TRANSMISSION COUPLING (03) - TRANSMISSION

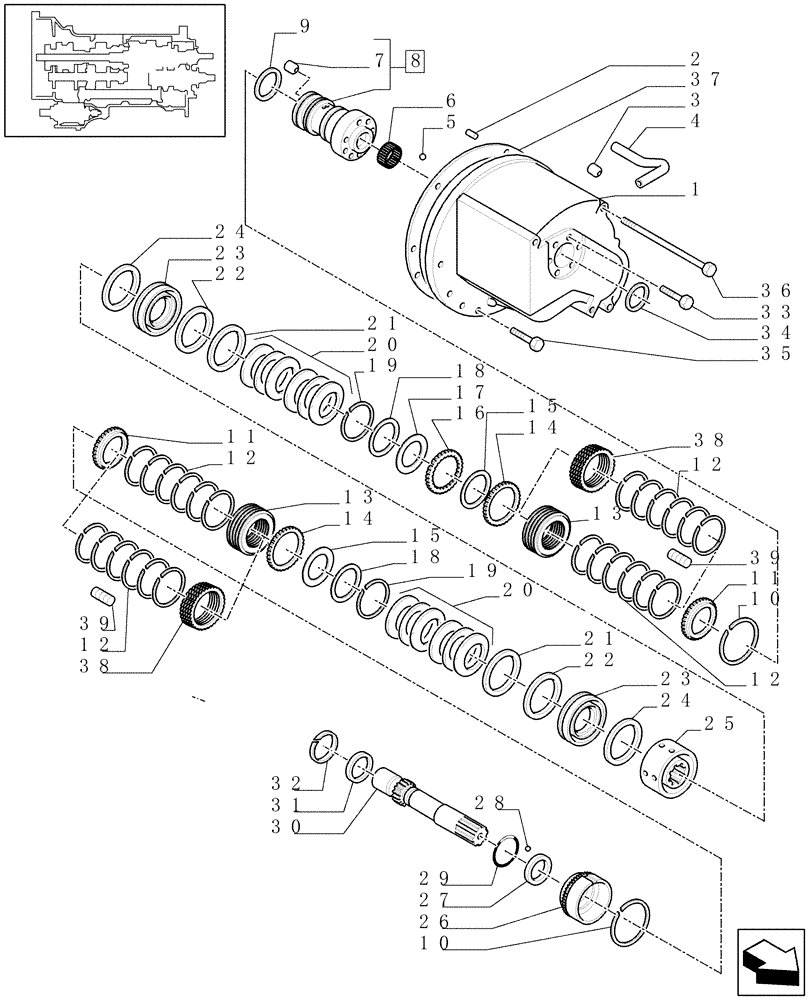

Схема запчастей Case IH MXU100 - (1.27.2) - HI-LO TRANSMISSION COUPLING (03) - TRANSMISSION
15
39
13
21
12
30
31
12
14
19
12
37
17
1
33
27
29
8
2
24
21
11
4
28
18
34
22
35
13
26
15
23
32
24
11
39
23
9
38
3
19
38
6
25
20
18
36
22
10
14
12
10
20
16
5
7

Артикул

Название

Примечание

Количество

1

82006461

HOUSING

INCL.2,3,4

1шт.

2

83980528

DOWEL,12.71mm OD x 20.57mm L

4шт.

3

81872032

PLUG

1шт.

4

81871377

TUBE

1шт.

5

83416158

O-RING,0.07" Thk x 0.301" ID, -11, Cl 5, 75 Duro

.312" ID x .070" Thk

7шт.

6

81879030

BEARING ASSY,36mm ID x 42mm OD x 16mm W

1шт.

7

81872032

PLUG

4шт.

8

5195344

SUPPORT

1шт.

9

82009301

OIL SEAL,Split, 56.69mm ID x 62.65mm OD x 2.3mm Thk

4шт.

10

5194760

SNAP RING,163mm ID

D=163

2шт.

11

5194764

PLATE

, Serial Range: -C5191

2шт.

11

87325224

PLATE,Z66, 117mm ID

, Start Serial: D5191

2шт.

12

81878948

SPRING,162.58mm ID

12шт.

13

87310595

CLUTCH PLATE

, Serial Range: -C5191

2шт.

14

47127029

CLUTCH PLATE

, Serial Range: -C5191

2шт.

15

81865152

SEAL,107.72mm ID x 116.32mm OD x 3.8mm Thk

2шт.

16

5195745

GEAR,62T Internal / 63T External

1шт.

17

81863706

THRUST WASHER,72.3mm ID x 96mm OD x 2mm Thk

1шт.

18

47137711

CIRCLIP,72.2mm ID x 85mm OD x 2.8mm Thk

2шт.

19

47137712

SNAP RING,70.2mm ID x 76mm OD x 1.5mm Thk

D=60

2шт.

20

5194761

SPRING,73mm ID x 93mm OD x 3.7mm Thk

14шт.

21

47137663

PISTON RING,77mm ID x 97mm OD x 2.5mm Thk

2шт.

22

5162398

SEALING RING,82.55mm ID x 90mm OD x 3.2mm Thk

SEALRING

2шт.

23

5194757

SPOOL

, Serial Range: -C5191

2шт.

23

87325223

PISTON

, Start Serial: D5191

2шт.

24

5137563

GASKET,124.55mm ID x 132mm OD x 3.2mm Thk

D=132X3,2

2шт.

25

47127001

HOUSING

1шт.

26

5195746

HUB

1шт.

27

5195750

WASHER

1шт.

28

10419260

BALL

5/32

1шт.

29

5195402

O-RING,2.62mm Thk x 55.24mm ID, 90 Duro

55,24X2,62

1шт.

30

5195978

SHAFT

1шт.

31

81879022

WASHER,36.1mm ID x 43mm OD x 3.8mm Thk

1шт.

32

81867117

SEAL,32mm ID x 36.60mm OD x 1.60mm Thk

36.6 x 32 x 1.6

1шт.

33

10902824

BOLT,Hex, M6 x 30mm, Cl 8.8

7шт.

34

81864243

SEAL

1шт.

35

11307031

BOLT,Hex, M10 x 1.25 x 40mm, Cl 10.9

3шт.

36

15973034

BOLT,Hex, M10 x 1.25 x 170mm, Cl 10.9

3шт.

37

81878985

GASKET,0.51mm Thk

1шт.

38

87325220

CLUTCH PACK

, Start Serial: D5191

2шт.

39

87325225

PIN,2.5mm OD x 30.5mm L

, Start Serial: D5191

2шт.

Выбрано товаров: 41
