Запчасти Case IH MXU100 (1.94.3/01[01]) - (VAR.435-437/1-608-612) AIR CONDITIONING SYSTEM PIPES (10) - OPERATORS PLATFORM/CAB

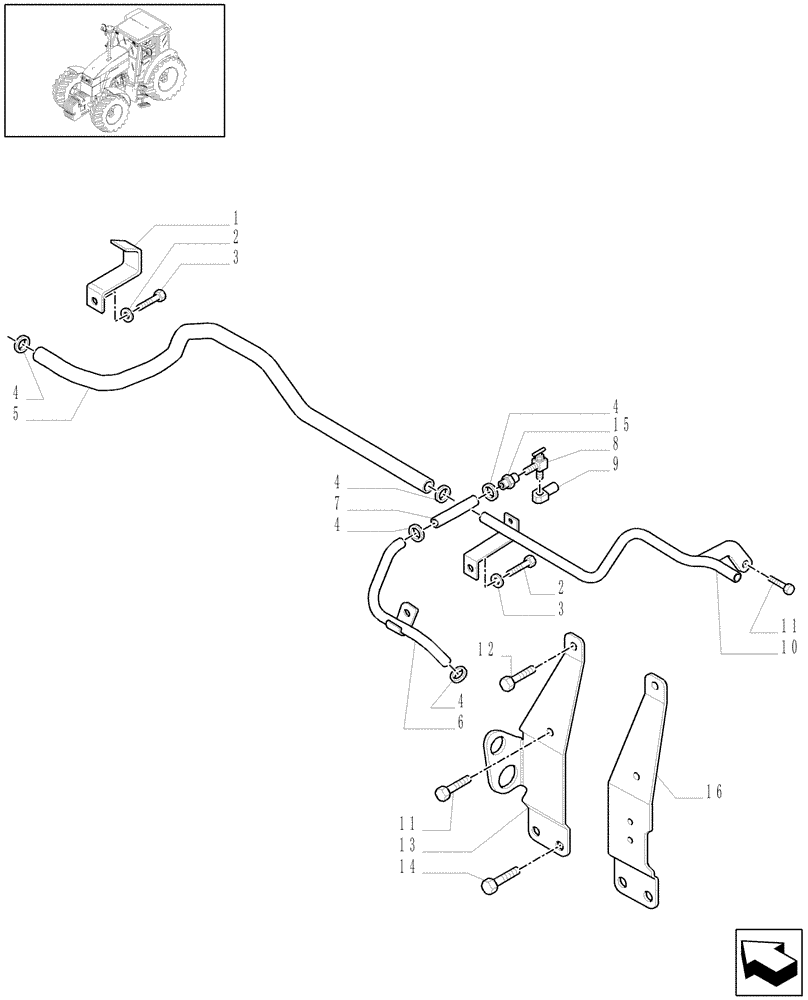

Схема запчастей Case IH MXU100 - (1.94.3/01[01]) - (VAR.435-437/1-608-612) AIR CONDITIONING SYSTEM PIPES (10) - OPERATORS PLATFORM/CAB
3
12
4
5
7
16
4
4
15
10
3
13
2
4
1
6
14
9
11
2
4
11
8

Артикул

Название

Примечание

Количество

1

82024370

BRACKET

MXU115

1шт.

2

11112124

SCREW,Hex, M12 x 20mm, Cl 8.8, Full Thd

2шт.

3

14496721

WASHER,13mm ID x 24mm OD x 2.5mm Thk

2шт.

4

82019905

HOSE CLAMP,22 - 26mm X 12mm

6шт.

5

82029249

RADIATOR HOSE,15.25 mm ID x 485.00 mm

MXU100

1шт.

5

82029250

RADIATOR HOSE,15.25 mm ID x 725.00 mm

MXU115

1шт.

6

82028294

TUBE

1шт.

7

82027336

HEATER HOSE,15.25 mm ID

, Serial Range: -C5013

1шт.

7

87302739

FLEXIBLE HOSE,15.25mm ID x 117mm L

, Start Serial: D5013

1шт.

8

83961305

VALVE

, Serial Range: -C5013

1шт.

9

82027331

ADAPTER

, Serial Range: -C5013

1шт.

10

87305404

TUBE

MXU100

1шт.

10

87305406

TUBE

MXU115

1шт.

11

86511829

SCREW,Phil Pan Hd, M6 x 16mm, Cl 4.8, Full Thd

2шт.

12

16287121

BOLT,Hex, M8 x 20mm, Cl 8.8, Full Thd

1шт.

13

82035726

BRACKET

, Serial Range: -C5332

1шт.

14

82025437

BOLT,Hex, M14 x 2 x 25mm, Cl 8.8

M14X2X25

2шт.

15

87302738

ADAPTER

, Start Serial: D5013

1шт.

16

87395977

BRACKET

, Start Serial: D5332

1шт.

Выбрано товаров: 19
