Запчасти Case IH MXM190 (1.14.0/01[01]) - FUEL TANK - C5132 (02) - ENGINE EQUIPMENT

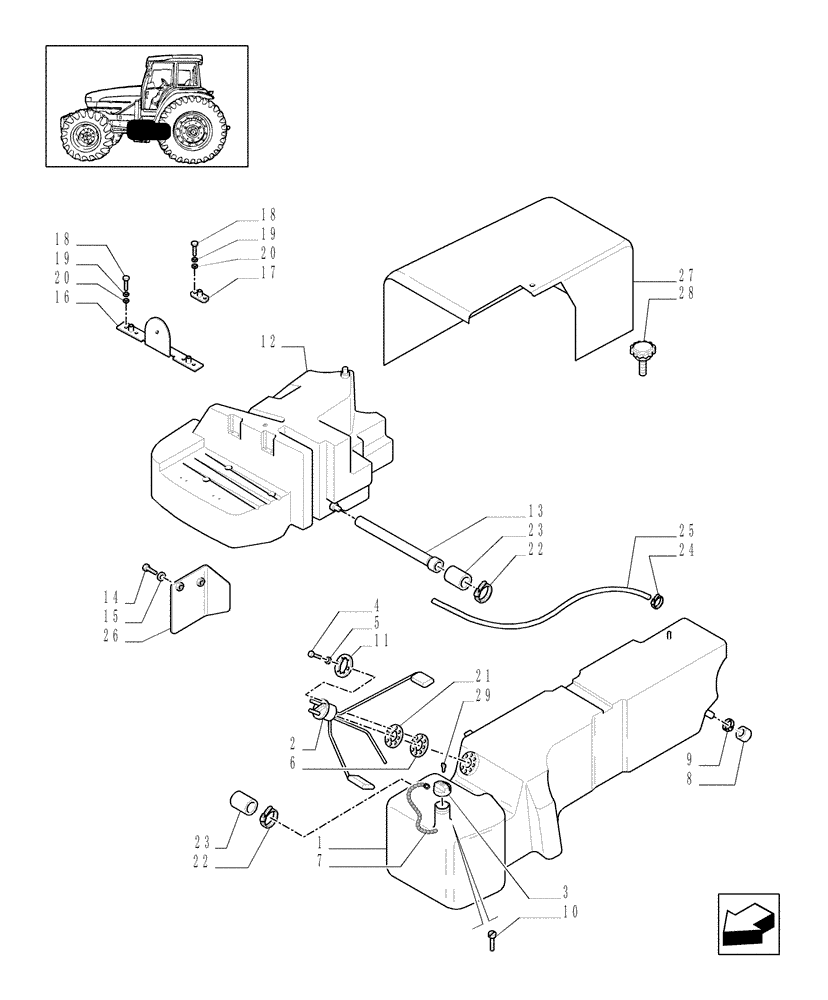

Схема запчастей Case IH MXM190 - (1.14.0/01[01]) - FUEL TANK - C5132 (02) - ENGINE EQUIPMENT
18
24
23
3
2
13
1
20
22
22
5
25
21
28
15
11
12
10
26
6
19
4
17
27
9
29
18
20
8
7
19
23
14
16

Артикул

Название

Примечание

Количество

1

82028876

FUEL TANK

Main, Incl. 2-11, 21, Serial Range: -ACM216712

1шт.

1

87332125

FUEL TANK

Main, Incl. 2-11, 21-23, Start Serial: ACM216713

1шт.

2

82026072

FLOAT

1шт.

3

82011472

LOCKABLE FUEL CAP

1шт.

A Locking Cap

1шт.

3

82012210

FILLER CAP

1шт.

A Non-Locking Cap

1шт.

4

10978024

BOLT,Hex, M5 x 20mm, Cl 8.8, Full Thd

6шт.

5

10615371

LOCK WASHER,Ext Tooth, M5

6шт.

6

82024612

BRACKET

1шт.

7

82012533

LINK CHAIN

2шт.

8

83998666

CAP

1шт.

9

82013014

HOSE CLAMP

, Serial Range: -ACM216712

1шт.

9

82012726

HOSE CLAMP,38mm - 50mm, Worm Gear

, Start Serial: ACM216713

1шт.

10

15687201

SELF-TAP SCREW,Cross Pan Hd, M3.5 x 13mm

3шт.

11

82019709

SEALING RING,97.97mm ID x 100.95mm OD x 2.87mm Thk

1шт.

12

82028880

FUEL TANK

Aux, Incl. 16-20, Serial Range: -ACM216712

1шт.

12

82034186

FUEL TANK

Aux, Incl. 13, 16-20, 22, 23, Start Serial: ACM216713

1шт.

13

82015006

TUBE,38 - 48 mm OD, 360 mm Length

1шт.

14

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

1шт.

15

10516674

LOCK WASHER,M8

2шт.

16

82023718

BRACKET

1шт.

17

82023719

BRACKET

2шт.

18

10902224

SCREW,Hex, M6 x 16mm, Cl 8.8, Full Thd

8шт.

19

14496404

WASHER,M6 x 12 x 2 Thk

8шт.

20

12035670

LOCK WASHER

M6

8шт.

21

82026313

GASKET

1шт.

22

82030095

COLLAR

2шт.

23

82034182

HOSE

2шт.

24

82039341

CLAMP,12mm - 22mm

2шт.

25

82017917

TUBE

1шт.

26

82006792

BRACKET

1шт.

27

82026118

COVER

Battery

1шт.

28

82000463

KNOB

M6 x 15, Male Thread

2шт.

29

82012211

WRENCH

KEY, LOCK For 82011472 Fuel Cap, Serial Range: -ACM216712

1шт.

Выбрано товаров: 35
