Запчасти Case IH MXM190 (1.83.0/01[03]) - HOOD, RELEASE MECHANISM (08) - SHEET METAL

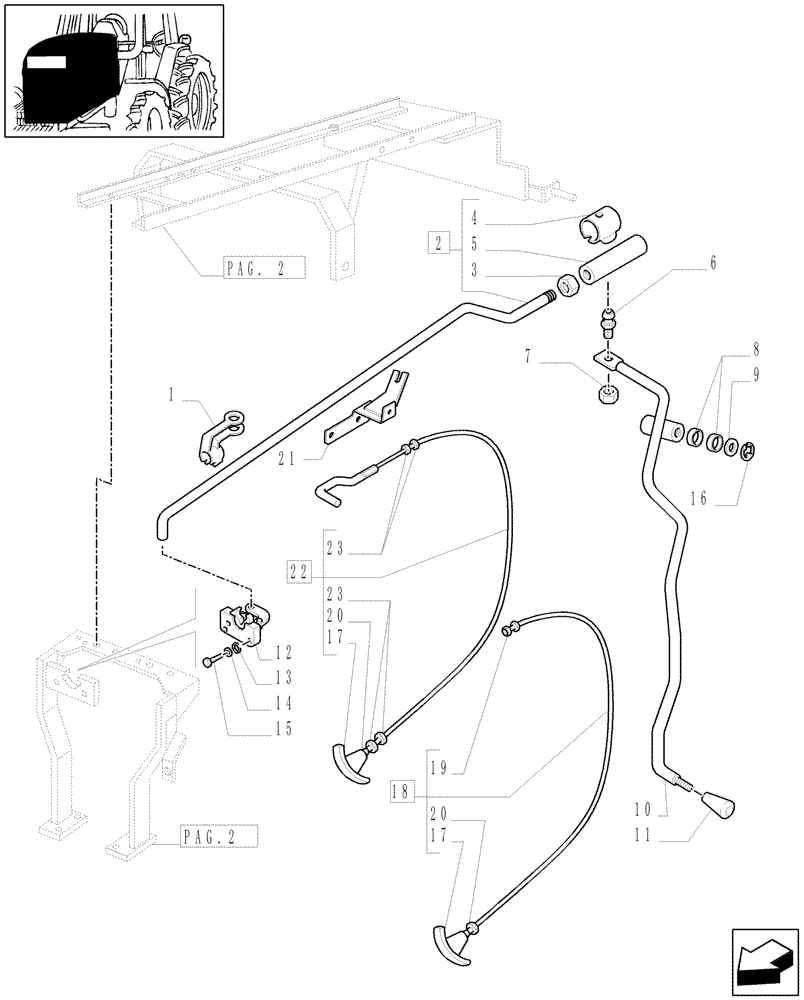

Схема запчастей Case IH MXM190 - (1.83.0/01[03]) - HOOD, RELEASE MECHANISM (08) - SHEET METAL
3
4
12
23
15
13
6
17
22
23
1
2
21
8
5
14
7
10
19
20
18
16
20
11
9
pag.2
17
pag. 2

Артикул

Название

Примечание

Количество

1

81874177

CLIP

1шт.

2

82012648

ROD

Release, Serial Range: -201778

1шт.

3

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

, Serial Range: -201778

1шт.

4

82007434

CLIP

, Serial Range: -201778

1шт.

5

82007433

SOCKET

, Serial Range: -201778

1шт.

6

82007432

BALL STUD,M6 x 1

, Serial Range: -201778

1шт.

7

80353308

NUT

Prevailing Torque, CL 9, M6 x 1

1шт.

8

83904673

BUSHING,12.73mm ID x 14mm OD x 12.2mm L

, Serial Range: -201778

2шт.

9

80087364

WASHER

SAE, 1/2", Serial Range: -201778

1шт.

10

82007418

LEVER

, Serial Range: -201778

1шт.

11

83935136

KNOB

, Serial Range: -201778

1шт.

12

89826947

LATCH

1шт.

13

86517328

LOCK WASHER,6.1mm ID x 11.8mm OD x 1.7mm Thk

4шт.

14

12647601

WASHER,6.15mm ID x 16mm OD x 2mm Thk

4шт.

15

10902624

SCREW,Hex, M6 x 25mm, Cl 8.8, Full Thd

4шт.

16

9635806

CIRCLIP,Ext., 0.392" Dia

, Serial Range: -201778

1шт.

17

82038438

HANDLE

, Start Serial: 201779

1шт.

18

82031363

CABLE

, Serial Range: 201779-ACM265315

1шт.

19

80399555

NUT

, Serial Range: 201779-ACM265315

3шт.

20

15896411

NUT,Hex, M5, 4.70mm High, Cl 8

, Start Serial: 201779

1шт.

21

82035553

BRACKET

, Start Serial: 201779

1шт.

22

87392616

CABLE,1829mm L

, Start Serial: ACM265316

1шт.

23

10791211

THIN NUT,Thin, M12 x 1.5, Cl 04

, Start Serial: ACM265316

1шт.

Выбрано товаров: 23
