(1.32.3/03[01]) - (VAR.146/1) SUPP. GEAR REDUCTION UNIT FOR FULL POWER SHIFT - REDUCTION UNIT CONTROLS

Запчасти Case IH MXM190 (1.32.3/03[01]) - (VAR.146/1) SUPP. GEAR REDUCTION UNIT FOR FULL POWER SHIFT - REDUCTION UNIT CONTROLS (03) - TRANSMISSION

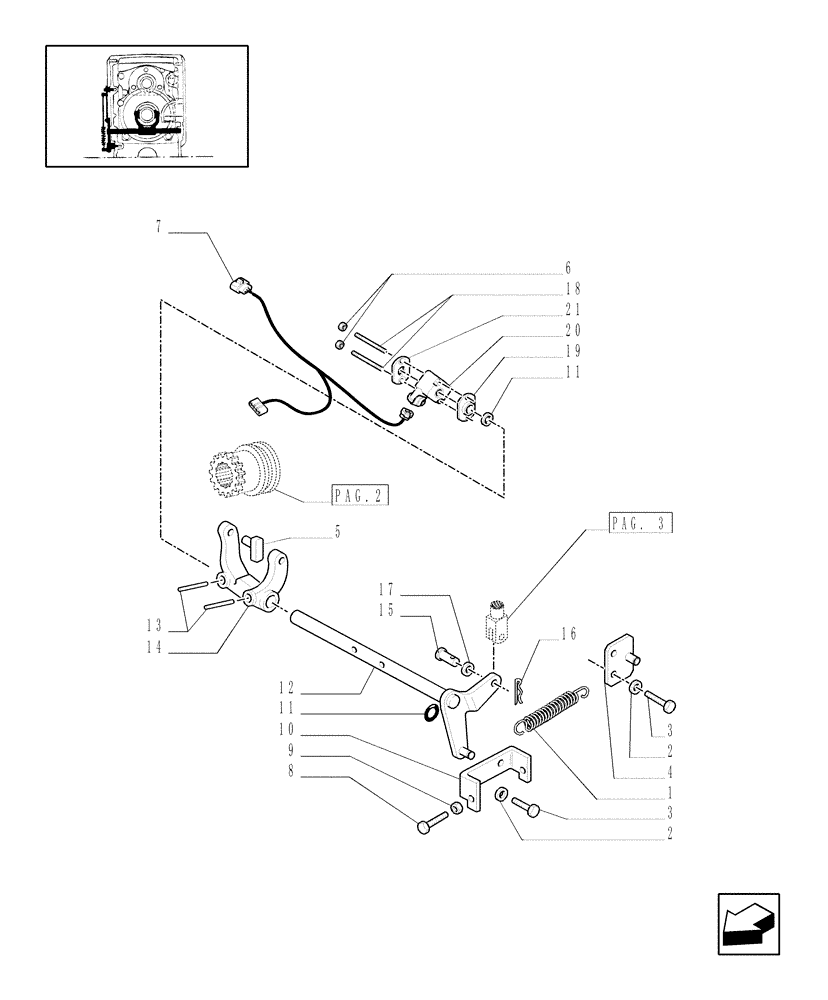

Схема запчастей Case IH MXM190 - (1.32.3/03[01]) - (VAR.146/1) SUPP. GEAR REDUCTION UNIT FOR FULL POWER SHIFT - REDUCTION UNIT CONTROLS (03) - TRANSMISSION
9
16
7
4
11
2
2
8
17
13
20
12
19
14
1
15
3
21
6
10
3
pag.2
pag. 3
5
11
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5188310

SPRING

1шт.

2

10516674

LOCK WASHER,M8

4шт.

3

16043424

SCREW,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

4шт.

4

5188321

BRACKET

1шт.

5

5152826

SLIDING PAD

2шт.

6

86639241

NUT,Prev Torque, M5 x 0.8, Cl 8

2шт.

7

82028418

WIRE HARNESS

1шт.

8

16043924

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

2шт.

9

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

2шт.

10

5146264

U-BOLT

1шт.

11

14457281

O-RING,0.612" ID x 0.103" Width

1шт.

12

5198965

LEVER

1шт.

13

14607270

LOCK PIN,M8 x 40, Slotted

2шт.

14

5148321

LEVER

1шт.

15

10050811

PIN,8mm OD x 22mm L

1шт.

16

10734201

COTTER PIN,M2 x 12

1шт.

17

13550304

WASHER,8mm ID x 18mm OD x 2mm Thk

1шт.

18

82014252

STUD,M5

2шт.

19

5188275

PLATE

BRACKET

1шт.

20

87559692

POTENTIOMETER,4000 Ohm, 13.5 VDC

Synchro Position, Serial Range: -C5735

1шт.

20

87605247

POTENTIOMETER,4000 Ohm, 13.5 VDC

Synchro Position, Start Serial: D5735

1шт.

21

5178336

PLATE

COVER

1шт.
