(1.89.6/04[01A]) - (VAR.881) IMPLEMENT CARRIER (TELESCOPIC ARMS) 2/3 CAT. AND ANTI-SHACKE PLATES - D5302

Запчасти Case IH MXM175 (1.89.6/04[01A]) - (VAR.881) IMPLEMENT CARRIER (TELESCOPIC ARMS) 2/3 CAT. AND ANTI-SHACKE PLATES - D5302 (09) - IMPLEMENT LIFT

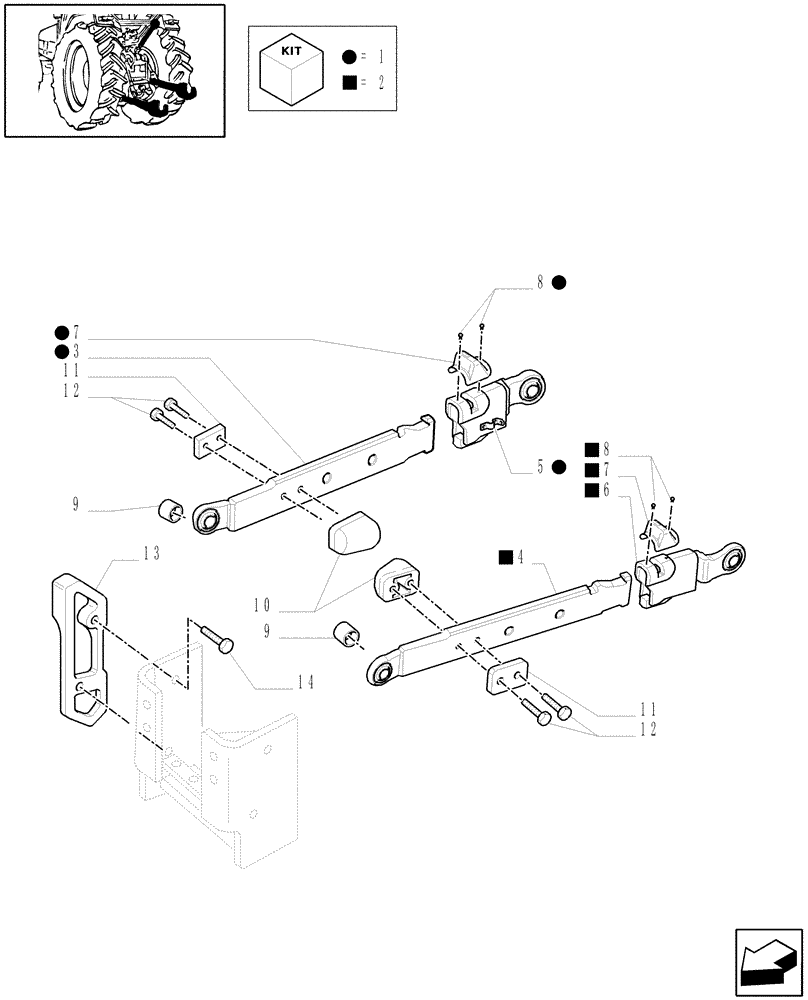

Схема запчастей Case IH MXM175 - (1.89.6/04[01A]) - (VAR.881) IMPLEMENT CARRIER (TELESCOPIC ARMS) 2/3 CAT. AND ANTI-SHACKE PLATES - D5302 (09) - IMPLEMENT LIFT
7
2
1
12
2
10
9
1
11
1
12
8
14
13
9
6
2
7
3
2
1
4
1
2
8
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47137112

LIFT ARM

RH, Assy

1шт.

2

47137109

LIFT ARM

LH, Assy

1шт.

3

47137135

LIFT ARM

RH

1шт.

4

47137110

LOWER LINK

LH

1шт.

5

47137113

LIFT LINK END ASSY

RH

1шт.

6

47137111

LIFT LINK END ASSY

LH

1шт.

7

47137134

LATCH

2шт.

8

10979421

SCREW,Hex, M6 x 10mm, Cl 8.8

4шт.

9

47123096

BUSHING,28.7mm ID x 37mm OD x 45mm L

2шт.

10

87332357

PLATE

2шт.

11

87332350

PLATE

4 mm Thk

2шт.

11

87333171

PLATE

21 mm Thk

2шт.

12

15981531

BOLT,Hex, M16 x 1.5 x 90mm, Cl 10.9

4шт.

13

47125870

TRAVEL LIMITER

RH

1шт.

13

47125871

TRAVEL LIMITER

LH

1шт.

14

11376224

BOLT,Hex, M16 x 1.5 x 35, 8.8, Full Thd

4шт.
