(1.89.3/03[03]) - (VAR.898/2) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS)

Запчасти Case IH MXM175 (1.89.3/03[03]) - (VAR.898/2) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS) (09) - IMPLEMENT LIFT

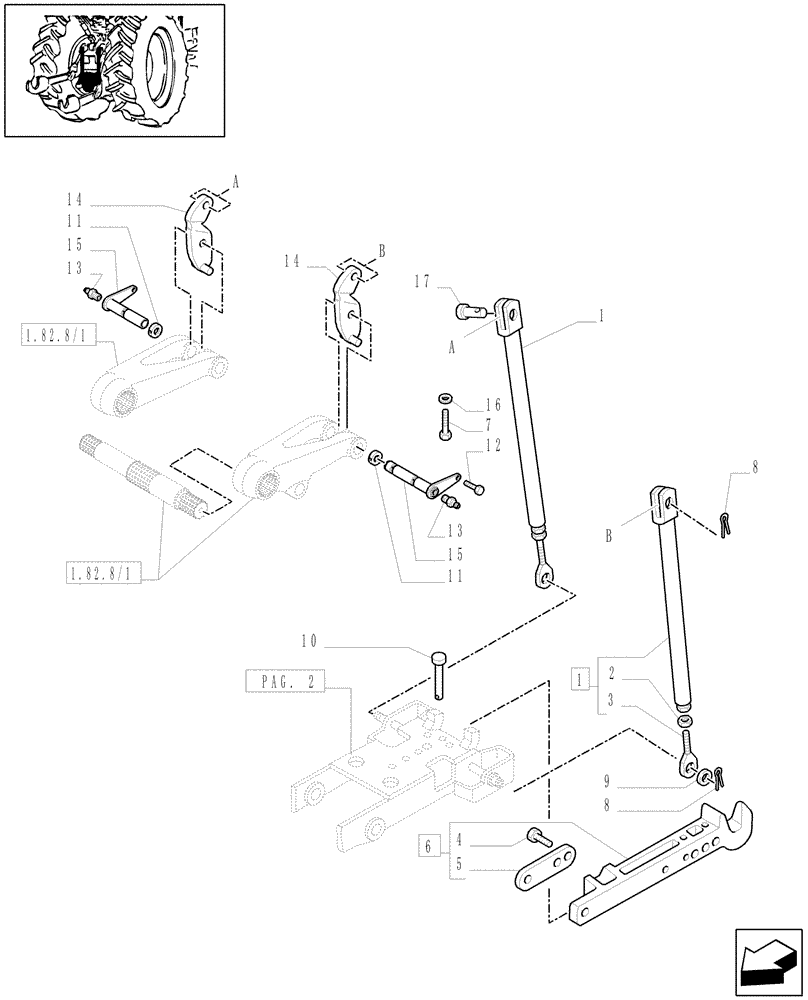

Схема запчастей Case IH MXM175 - (1.89.3/03[03]) - (VAR.898/2) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS) (09) - IMPLEMENT LIFT
13
a
17
2
a
6
15
15
12
pag. 2
8
4
9
11
1.82.8/1
1.82.8/1
14
5
7
14
b
8
1
11
b
13
1
3
10
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

82029002

LIFT LINK END ASSY

2шт.

2

10703211

THIN NUT,Thin, M18 x 1.5, Cl R04

2шт.

3

82012780

CLEVIS,M18

M18

2шт.

4

80412641

SCREW

HH, CL 10.9, M20 x 2.5 x 70

2шт.

5

82004633

PLATE

1шт.

6

82027753

DRAWBAR

1шт.

7

82880929

BOLT,Hex, M6 x 1 x 45mm, Gr 8.8

2шт.

8

81868739

COTTER PIN

4шт.

9

89825305

WASHER

1"

2шт.

10

82013258

PIN

, Serial Range: -C5352

2шт.

10

87397139

PIN

, Start Serial: D5352

2шт.

11

82026564

SPACER,28.15mm ID x 37mm OD x 14mm L

LH

2шт.

12

15970731

BOLT,Hex, M10 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

13

87414

LUBE NIPPLE,1/4" - 28

2шт.

14

82025938

ARM

LH

1шт.

14

82026555

ARM

RH

1шт.

15

47131014

PIN,28mm OD x 161mm L

2шт.

16

80353308

NUT

M6

2шт.

17

82001701

PIN,25mm OD x 61mm L

2шт.
