(1.89.3/03[02]) - (VAR.898/2) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS)

Запчасти Case IH MXM175 (1.89.3/03[02]) - (VAR.898/2) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS) (09) - IMPLEMENT LIFT

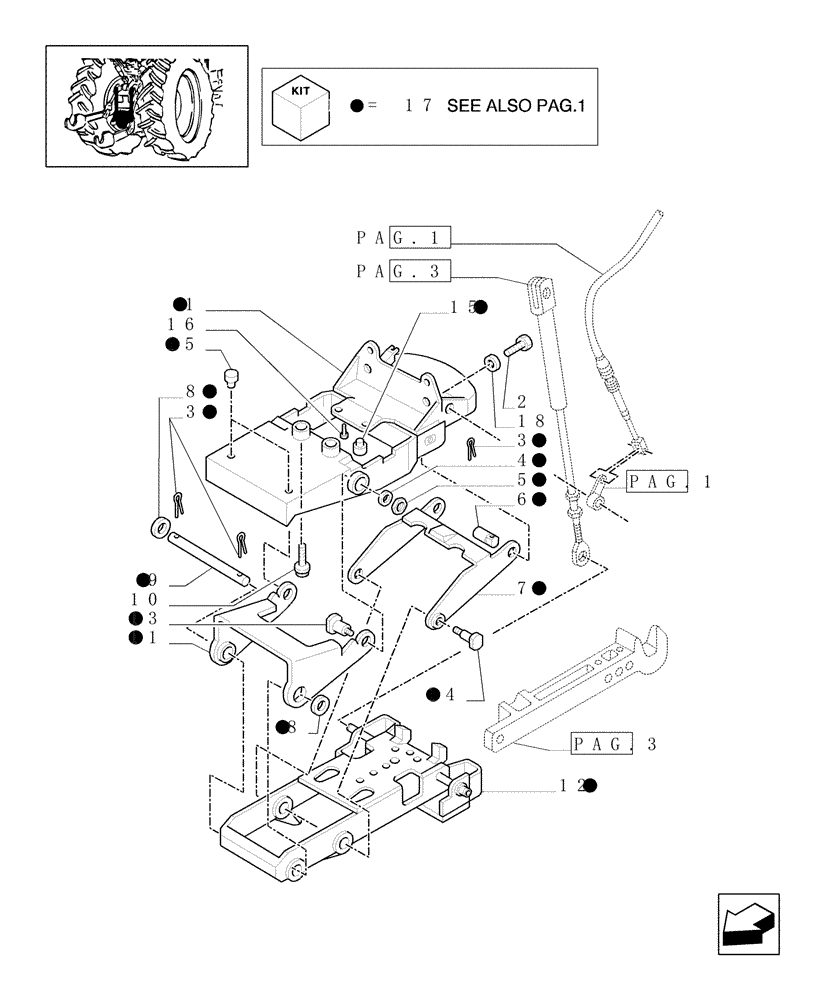

Схема запчастей Case IH MXM175 - (1.89.3/03[02]) - (VAR.898/2) AUTOMATIC HITCH - (WITH 2 ADDITIONAL JACKS) (09) - IMPLEMENT LIFT
17
3
4
17
15
17
11
16
17
5
3
17
13
17
14
17
17
8
9
8
17
pag.1
pag.3
pag.3
2
10
17
17
pag.1
18
15
1
17
17
17
6
7
12
17
17
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

82036493

BRACKET

1шт.

2

11244634

BOLT,Hex, M18 x 1.5 x 60, 10.9

4шт.

2

15984134

BOLT,Hex, M18 x 1.5 x 45mm, Cl 10.9, Full Thd

2шт.

3

81868739

COTTER PIN

4шт.

4

10520421

WASHER,21mm ID x 35mm OD x 4mm Thk

4шт.

5

12577721

NUT,M20 x 2.5, Cl 10

4шт.

6

82006909

PIN

2шт.

7

82006898

LEVER

1шт.

8

81863620

WASHER,29mm ID x 50mm OD x 4mm Thk

2шт.

9

82006849

PIN

1шт.

10

82018941

FLANGE BOLT,Hex, M18 x 1.5 x 100mm, Cl 12.9

M18 x 1.5 x 100

4шт.

11

82028084

LEVER

1шт.

12

82029000

HITCH BRACKET

1шт.

13

82011738

BOLT

2шт.

14

82014761

STEP BOLT,M20 x 2.5

2шт.

15

81869718

GROMMET

2шт.

15

82006638

GROMMET,35mm OD

1шт.

16

82001975

BOLT,Flng, M18 x 1.5 x 80mm, Cl 12.9

M18 x 1.5 x 80

2шт.

17

82036494

HITCH

1шт.

18

82014658

LOCK WASHER,19.5mm ID x 29mm OD x 3.4mm Thk

M18

4шт.
