Запчасти Case IH MXM130 (1.92.3[02]) - (VAR.640) HINGED WINDSHIELD (10) - OPERATORS PLATFORM/CAB

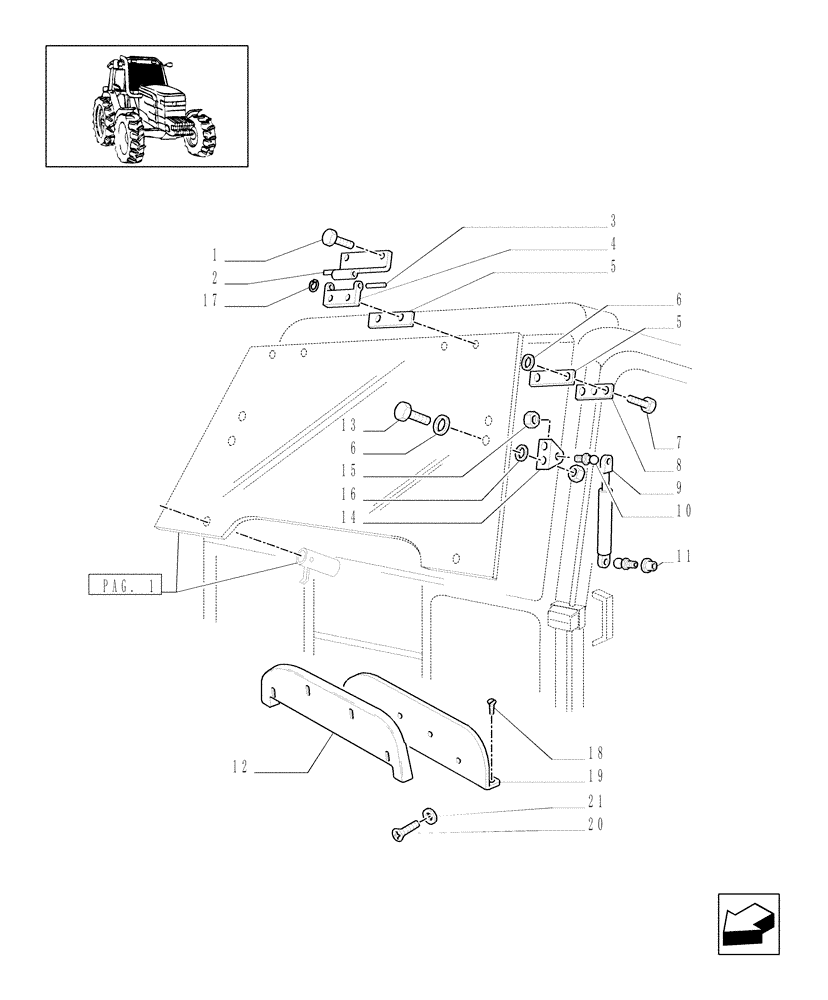

Схема запчастей Case IH MXM130 - (1.92.3[02]) - (VAR.640) HINGED WINDSHIELD (10) - OPERATORS PLATFORM/CAB
5
21
5
11
16
4
18
8
pag. 1
13
9
15
20
6
12
10
1
14
7
2
3
19
6
17

Артикул

Название

Примечание

Количество

1

16200624

BOLT,Hex, M8 x 25mm, Cl 8.8

4шт.

2

82001003

BRACKET

2шт.

3

82014487

PIN,12mm OD x 83.34mm L

2шт.

4

82000317

HINGE

2шт.

5

81865253

SEAL

4шт.

6

81865261

WASHER,6.8mm ID x 12mm OD x 3mm Thk

4шт.

7

82007919

SCREW,Phillips Drive, Pan HD, M6 x 20mm

M6 x 20

4шт.

8

81873554

SPACER

2шт.

9

82001505

GAS STRUT

2шт.

10

83952214

BALL STUD,M8 x 29.5mm OAL

BALL PIN

4шт.

11

82850542

RIVET,Flng, 11.05mm OD x 16.5mm L

2шт.

12

82009503

PANEL

1шт.

12

82030387

PANEL

1шт.

Only for Suspension Cab

1шт.

13

82013304

SCREW,Pan HD, M8 x 22mm

4шт.

14

82001004

BRACKET

2шт.

15

14048221

NUT,M8 x 1.25, Cl 10

6шт.

16

81872309

SPACER,8.2mm ID x 36mm OD x 10.2mm L

4шт.

17

11087871

CIRCLIP,M7

2шт.

18

83929012

CAPTIVE WASHER SCREW,HWH, M6.3 x 1.8 x 20mm

1шт.

19

82006735

BRACKET

1шт.

20

15687901

SELF-TAP SCREW,Cross Pan Hd, M4.2 x 9.50mm

4шт.

21

14496301

WASHER,5.3mm ID x 10mm OD x 1mm Thk

4шт.

Выбрано товаров: 23
