Запчасти Case IH MXM120 (1.17.0) - RADIATOR & RELATED PARTS (02) - ENGINE EQUIPMENT

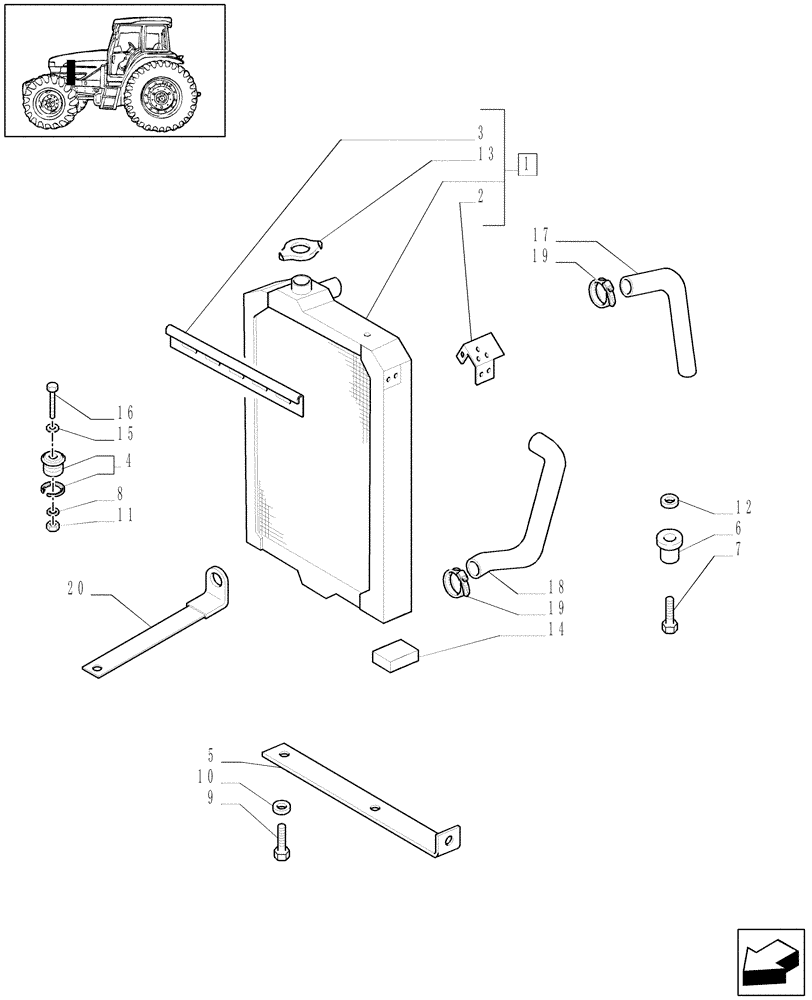

Схема запчастей Case IH MXM120 - (1.17.0) - RADIATOR & RELATED PARTS (02) - ENGINE EQUIPMENT
3
5
20
18
11
15
14
10
8
9
13
4
19
17
12
16
2
19
6
1
7

Артикул

Название

Примечание

Количество

1

82033521

RADIATOR

, Serial Range: -ACM238250

1шт.

1

82038686

RADIATOR

, Serial Range: ACM238251-ACM246654

1шт.

1

87306755

RADIATOR

, Serial Range: ACM246655-ACM256705

1шт.

1

87352188

RADIATOR

, Start Serial: ACM256706

1шт.

2

82026485

BRACKET

, Serial Range: -ACM238250

1шт.

3

82019499

GUIDE

, Serial Range: -ACM238250

3шт.

4

82023389

ISOLATOR,67mm OD x 35.5mm L

2шт.

5

82032761

BRACKET

, Serial Range: -ACM217254

1шт.

6

82009429

ISOLATOR

1шт.

7

16040821

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

1шт.

8

85700654

WASHER,10.5mm ID x 20mm OD x 2.5mm Thk

1шт.

9

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

1шт.

10

10519604

WASHER,8.15mm ID x 17mm OD x 2mm Thk

1шт.

11

11701721

NUT,M10, Cl 10

1шт.

12

83904166

WASHER,10.5mm ID x 30mm OD x 4mm Thk

1шт.

13

82002652

RADIATOR CAP

, Serial Range: -ACM238250

1шт.

13

87308289

RADIATOR CAP

, Serial Range: ACM238251-ACM246654

1шт.

13

87306788

RADIATOR CAP

, Start Serial: ACM246655

1шт.

14

82030145

FOAM INSULATION

M10 x 1.25 x 90

2шт.

15

5102702

WASHER,10.5mm ID x 45mm OD x 3mm Thk

2шт.

16

9602206

SCREW,Hex, M10 x 1.25 x 50mm, Cl 8.8

2шт.

17

82028240

RADIATOR HOSE,50.00 mm ID x 251.00 mm, SAE J20R4 CLASS C

Upper

1шт.

18

82028242

RADIATOR HOSE,50.00 mm ID x 225.00 mm, SAE J20R4 CLASS C

Lower

1шт.

19

82012728

COLLAR,50mm - 65mm, Worm Gear

4шт.

20

82033278

SUPPORT

, Start Serial: ACM217255

1шт.

Выбрано товаров: 25
