(1.96.0/01[02]) - MECHANICAL GEAR BOX 20X16 (40 KM/H) / GEARBOX CONTROLS

Запчасти Case IH MXM120 (1.96.0/01[02]) - MECHANICAL GEAR BOX 20X16 (40 KM/H) / GEARBOX CONTROLS (10) - OPERATORS PLATFORM/CAB

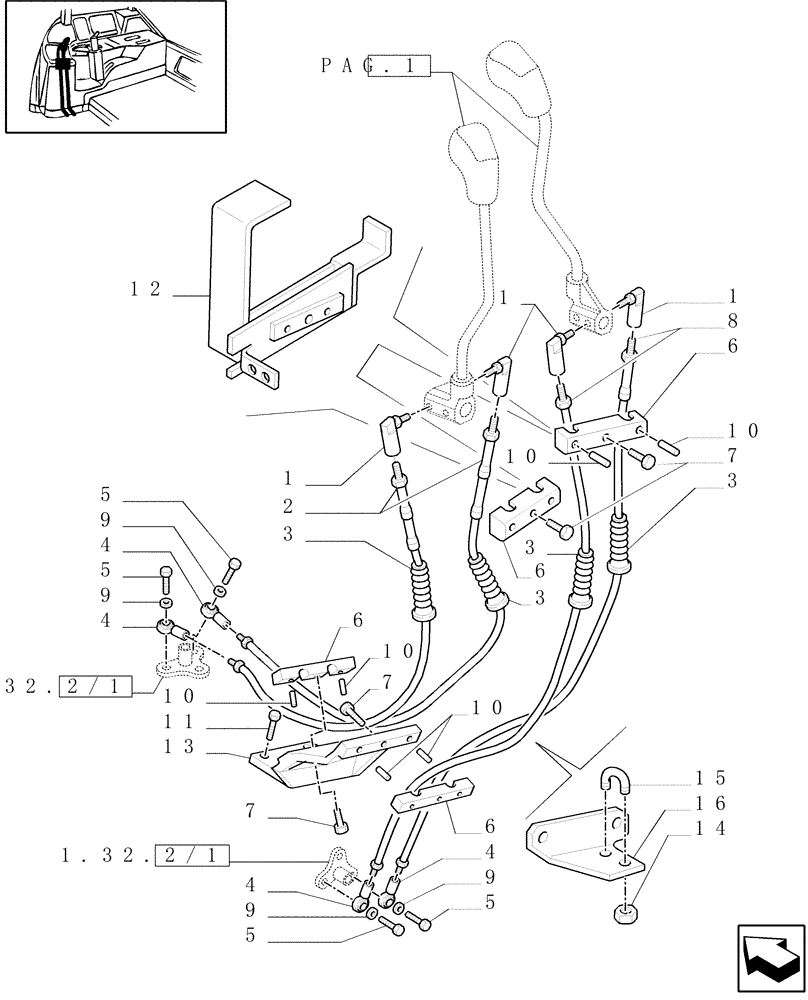

Схема запчастей Case IH MXM120 - (1.96.0/01[02]) - MECHANICAL GEAR BOX 20X16 (40 KM/H) / GEARBOX CONTROLS (10) - OPERATORS PLATFORM/CAB
16
1
4
3
3
10
7
5
3
10
9
pag.1
5
10
1
5
3
6
9
1.32.2/1
5
11
6
2
14
9
13
6
1.32.2/1
12
15
4
4
6
7
10
9
4
7
8
1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

82001943

BALL JOINT

4шт.

2

82006919

CABLE

2шт.

3

82006917

GROMMET,7.8mm ID x 34mm OD, Rubber, Black

4шт.

4

82007661

BALL JOINT,M8 x 1.25 x 48mm

4шт.

5

5173097

BANJO BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

6

5167546

CLAMP

Incl. 10

4шт.

7

11307031

BOLT,Hex, M10 x 1.25 x 40mm, Cl 10.9

4шт.

8

82006920

CABLE

2шт.

9

10569374

LOCK WASHER,M8

4шт.

10

10337710

PIN

8шт.

11

16043524

SCREW,Hex, M8 x 1.25 x 22mm, Cl 8.8, Full Thd

2шт.

12

82016480

BRACKET

1шт.

13

5167501

SUPPORT

1шт.

14

16104414

LOCK NUT,M8 x 1.25

2шт.

15

82000947

CLAMP

1шт.

16

5169185

BRACKET

1шт.
