Запчасти Case IH MXM120 (1.92.2[01]) - DOORS (10) - OPERATORS PLATFORM/CAB

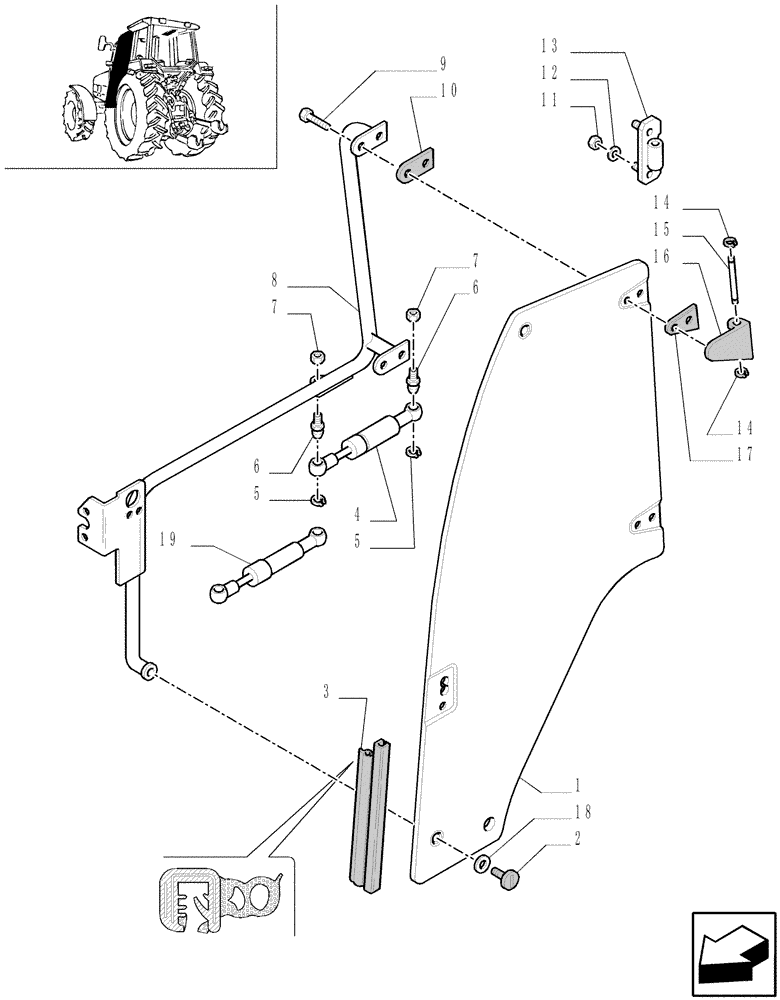

Схема запчастей Case IH MXM120 - (1.92.2[01]) - DOORS (10) - OPERATORS PLATFORM/CAB
5
6
15
4
14
14
10
12
2
13
6
5
3
0
7
1
8
18
1
1
19
17
11
9
16
7

Артикул

Название

Примечание

Количество

1

82036000

GLASS

Door, RH

1шт.

1

82036001

GLASS

Door, LH

1шт.

2

82013304

SCREW,Pan HD, M8 x 22mm

2шт.

3

82016385

DOOR SEAL,4220mm L

4220 mm lg

2шт.

4

82027922

GAS STRUT

, Serial Range: -C5258

2шт.

5

81869714

CLIP,11mm ID

4шт.

6

82000409

BALL STUD,M8 x 1.25

BALL PIN

4шт.

7

16100811

NUT,Hex, M8, 6.80mm, Cl 8, ZND

4шт.

8

82018982

FRAME

RH

1шт.

8

82018984

FRAME

LH

1шт.

9

82025029

HEX SOC SCREW,BTN HD, M8 x 1.25 x 20mm, Cl 10.9

8шт.

10

82016389

GASKET,3mm Thk

4шт.

11

14048221

NUT,M8 x 1.25, Cl 10

8шт.

12

83984751

WASHER,8.4mm ID x 25mm OD x 4mm Thk

8шт.

13

82018444

HINGE

Lower

2шт.

Upper for RH door and Lower for LH door

1шт.

13

82018445

HINGE

Upper

2шт.

Lower for RH door and Upper for LH door

1шт.

14

11065676

SNAP RING,M8, Ext

8шт.

15

83994405

PIN,8mm OD x 93mm L

4шт.

16

82016386

HINGE

Upper, Serial Range: -C4887

2шт.

16

82035978

HINGE

Upper, Start Serial: D4887

2шт.

Lower for RH door and Upper for LH door

1шт.

16

82016387

HINGE

Lower, Serial Range: -C4887

2шт.

16

82035979

HINGE

Lower, Start Serial: D4887

2шт.

Upper for RH door and Lower for LH door

1шт.

17

82016391

GASKET

, Serial Range: -C4887

4шт.

17

82035977

GASKET,3mm Thk

, Start Serial: D4887

4шт.

18

81868323

SEALING WASHER,8.1mm ID x 36mm OD x 5.3mm Thk

2шт.

19

87378324

GAS STRUT

, Start Serial: D5258

1шт.

Выбрано товаров: 30
