Запчасти Case IH MXM120 (1.89.3[03]) - (VAR.569) AUTOMATIC HITCH (WITH 1 ADDITIONAL JACK) (09) - IMPLEMENT LIFT

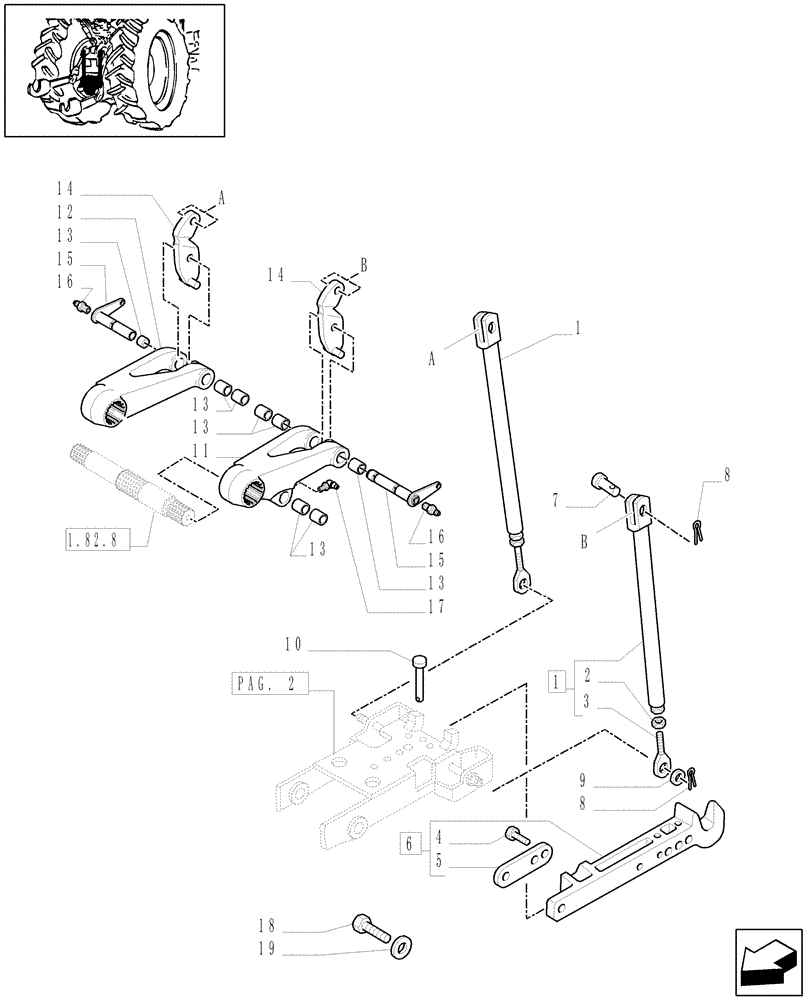

Схема запчастей Case IH MXM120 - (1.89.3[03]) - (VAR.569) AUTOMATIC HITCH (WITH 1 ADDITIONAL JACK) (09) - IMPLEMENT LIFT
19
15
16
13
12
1
8
1
10
6
17
b
13
2
13
7
13
16
9
18
3
a
1.82.8
15
13
4
14
11
14
5
a
b
pag. 2
8

Артикул

Название

Примечание

Количество

1

82028081

TIE-ROD

2шт.

2

10703211

THIN NUT,Thin, M18 x 1.5, Cl R04

2шт.

3

82012780

CLEVIS,M18

M18

2шт.

4

80412641

SCREW

HH, CL 10.9, M20 x 2.5 x 70

2шт.

5

82004633

PLATE

1шт.

6

82027753

DRAWBAR

CL 8, M20 x 2.5

1шт.

7

82001701

PIN,25mm OD x 61mm L

2шт.

8

81868739

COTTER PIN

4шт.

9

89825305

WASHER

1"

2шт.

10

82013258

PIN

, Serial Range: -C5352

2шт.

10

87397139

PIN

, Start Serial: D5352

2шт.

11

82029708

ARM

LH

1шт.

12

82029711

ARM

RH

1шт.

13

5153140

BUSHING,25.25mm ID x 30mm OD x 20mm L

25 x 30 x 20

1шт.

14

82028088

SUPPORT

LH

1шт.

14

82028089

SUPPORT

RH

1шт.

15

47130500

PIN

, Serial Range: -ACM266224

2шт.

15

87319107

PIN,25mm OD x 133.5mm L

, Start Serial: ACM266225

2шт.

16

87414

LUBE NIPPLE,1/4" - 28

, Serial Range: -ACM266224

2шт.

16

13406911

LUBE NIPPLE,Straight, 1/4"-28 x 0.54"

, Start Serial: ACM266225

2шт.

17

13407811

LUBE NIPPLE,Angled - 45 Degree, M10 x 1 x 27.00mm

2шт.

18

15984331

BOLT,Hex, M18 x 1.5 x 50mm, Cl 10.9, Full Thd

4шт.

19

82014658

LOCK WASHER,19.5mm ID x 29mm OD x 3.4mm Thk

4шт.

Выбрано товаров: 23
