Запчасти Case IH MXM120 (1.80.5/01[03]) - (VAR.789) FRONT HYDRAULIC LIFT FOR CCLS - ACCUMULATOR AND PIPES (07) - HYDRAULIC SYSTEM

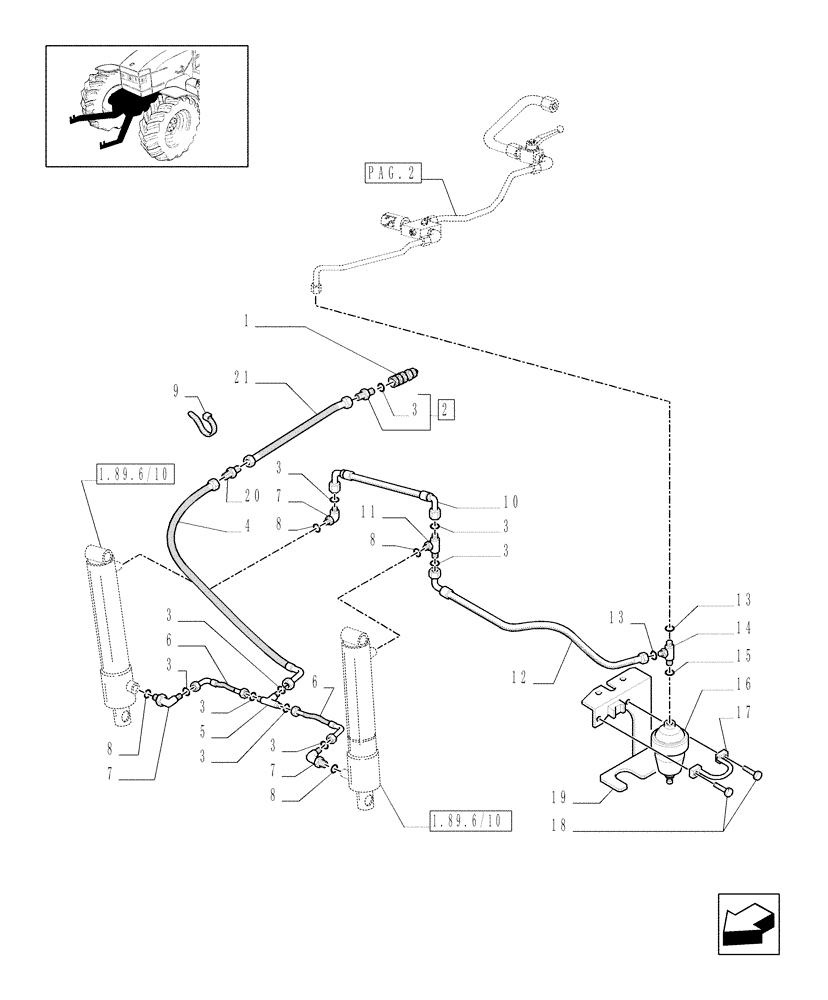

Схема запчастей Case IH MXM120 - (1.80.5/01[03]) - (VAR.789) FRONT HYDRAULIC LIFT FOR CCLS - ACCUMULATOR AND PIPES (07) - HYDRAULIC SYSTEM
pag.2
1.89.6/10
10
1.89.6/10
15
2
12
19
18
13
3
9
3
20
21
3
5
3
8
3
6
8
11
17
16
13
7
7
3
3
7
8
3
8
6
3
14
1
4

Артикул

Название

Примечание

Количество

1

83972881

COUPLING

1шт.

2

82015960

HYD CONNECTOR

1шт.

3

5185510

O-RING,1.78mm Thk x 9.25mm ID, 85 Duro

12шт.

4

82027628

FLEXIBLE HOSE

1шт.

5

82015685

TEE

1шт.

6

82015687

FLEXIBLE HOSE

2шт.

7

82015686

ELBOW,M16 x 1.5 x 37.5mm

3шт.

8

14437885

O-RING,13.30mm ID x 2.40mm

7шт.

9

263117

CABLE TIE,292.1mm L, Nylon, Black

CABLE STRAP

10шт.

10

82033663

FLEXIBLE HOSE

1шт.

11

82016863

TEE,11/16" - 16 ORFS x 11/16" - 16 ORFS x M16 x 1.5 ORB

1шт.

12

87302067

FLEXIBLE HOSE,13mm ID x 1480mm L, SAE 100R16

1шт.

13

5185512

O-RING,0.07" Thk x 0.614" ID, -16, Cl 6, 90 Duro

3шт.

14

5185569

TEE

1шт.

15

5135738

O-RING,0.103" Thk x 0.674" ID, -115, 80 Duro

1шт.

16

82007621

ACCUMULATOR

1шт.

17

82008081

HOSE CLIP

1шт.

18

82880843

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

19

82019942

BRACKET

1шт.

20

82018702

HYD CONNECTOR

11/16"-16

1шт.

21

82027640

FLEXIBLE HOSE

1шт.

Выбрано товаров: 21
