Запчасти Case IH MXM120 (1.68.6/02[06]) - (VAR.385/1) UNIVERSAL TRAILER AIR BRAKE - AIR TANK AND PIPES (05) - REAR AXLE

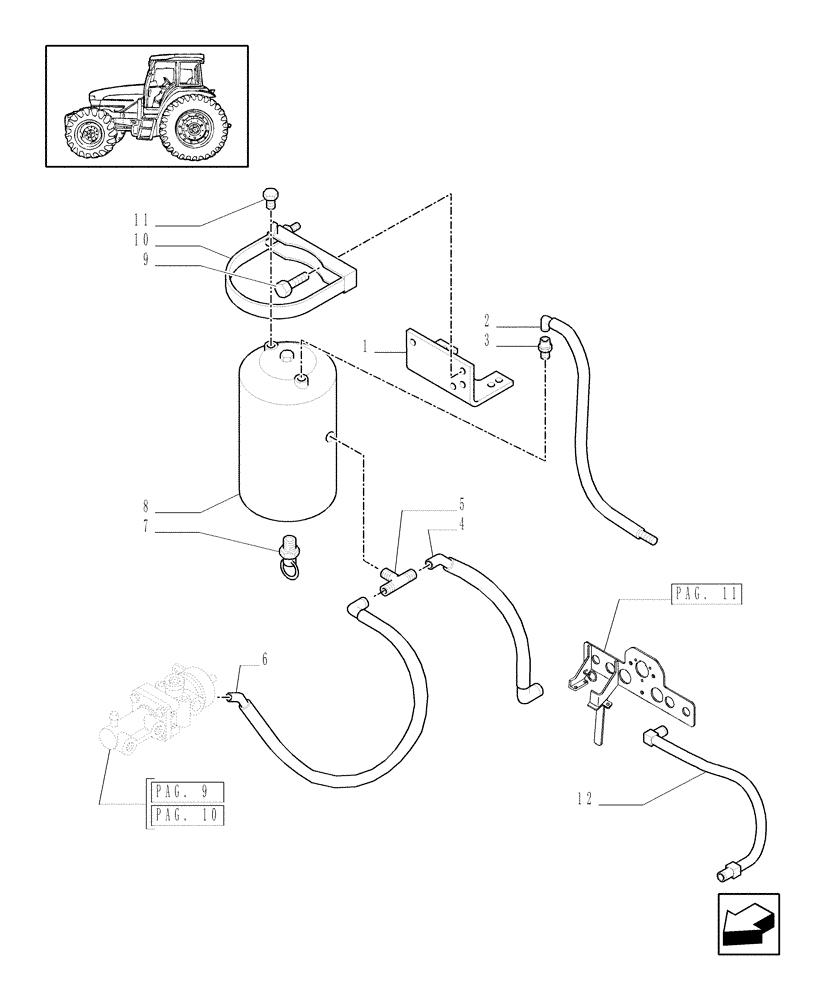

Схема запчастей Case IH MXM120 - (1.68.6/02[06]) - (VAR.385/1) UNIVERSAL TRAILER AIR BRAKE - AIR TANK AND PIPES (05) - REAR AXLE
5
6
4
pag. 11
pag. 10
pag. 9
2
8
1
12
7
3
11
9
10

Артикул

Название

Примечание

Количество

1

82011501

BRACKET

1шт.

2

82018525

TUBE

MXM120, MXM130, MXM140, MXM155

1шт.

2

82019196

TUBE,16 mm OD, 2395 mm Length

MXM175, MXM190

1шт.

3

82017722

ADAPTER

1шт.

4

82024867

TUBE

MXM120, MXM130, MXM140, MXM155

1шт.

4

82023451

TUBE,10 mm OD, 1300 mm Length

MXM175, MXM190

1шт.

5

82014912

UNION TEE

1шт.

6

82030974

TUBE,10 mm OD, 950 mm Length

Polyamide Tube - 950 mm lg

1шт.

7

82004266

DRAIN

1шт.

8

82020479

AIR RESERVOIR

1шт.

9

10979224

BOLT,Hex, M10 x 16mm, Cl 8.8, Full Thd

2шт.

10

82020478

BRACKET

1шт.

11

82014913

PLUG,M22 x 1.5 x 9mm L

1шт.

12

82019633

TUBE,10 mm OD, 890 mm Length

MXM120, MXM130, MXM140, MXM155

1шт.

12

82023450

TUBE,10 mm OD, 1050 mm Length

MXM175, MXM190

1шт.

Выбрано товаров: 15
