Запчасти Case IH MXM120 (1.68.6/01[07]) - (VAR.385) TRAILER AIR BRAKE GERMANY - AIR TANK AND PIPES (05) - REAR AXLE

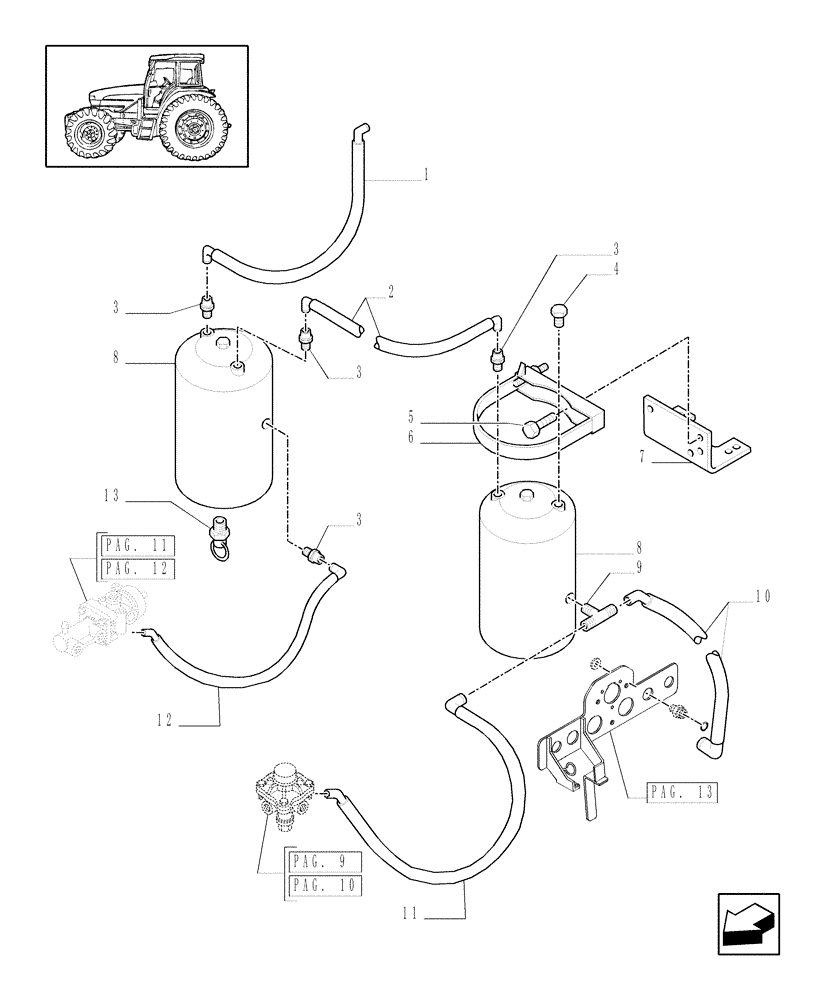

Схема запчастей Case IH MXM120 - (1.68.6/01[07]) - (VAR.385) TRAILER AIR BRAKE GERMANY - AIR TANK AND PIPES (05) - REAR AXLE
13
8
2
10
4
7
3
11
3
3
8
9
5
pag. 11
pag. 10
pag. 9
pag. 13
pag. 12
12
3
6
1

Артикул

Название

Примечание

Количество

1

82018525

TUBE

MXM120, MXM130, MXM140, MXM155

1шт.

1

82019196

TUBE,16 mm OD, 2395 mm Length

MXM175, MXM190

1шт.

2

82006834

TUBE,16 mm OD, 1500 mm Length

, Serial Range: -C5213

1шт.

2

87356630

TUBE,16 mm OD

, Start Serial: D5213

1шт.

3

82017722

ADAPTER

4шт.

4

82014913

PLUG,M22 x 1.5 x 9mm L

1шт.

5

10979224

BOLT,Hex, M10 x 16mm, Cl 8.8, Full Thd

4шт.

6

82020478

BRACKET

2шт.

7

82011501

BRACKET

2шт.

8

82020479

AIR RESERVOIR

2шт.

9

82014912

UNION TEE

M10 x 16

1шт.

10

82024866

TUBE,10 mm OD, 1470 mm Length

Red, MXM120, MXM130, MXM140, MXM155

1шт.

10

82023452

TUBE,10 mm OD, 1600 mm Length

Red, MXM175, MXM190

1шт.

11

82014915

TUBE,10 mm OD, 340 mm Length

1шт.

12

82030974

TUBE,10 mm OD, 950 mm Length

Polyamide Tube - 950 mm lg

1шт.

13

82004266

DRAIN

2шт.

Выбрано товаров: 16
