Запчасти Case IH MX90C (09-11) - HOODSHEET (09) - CHASSIS

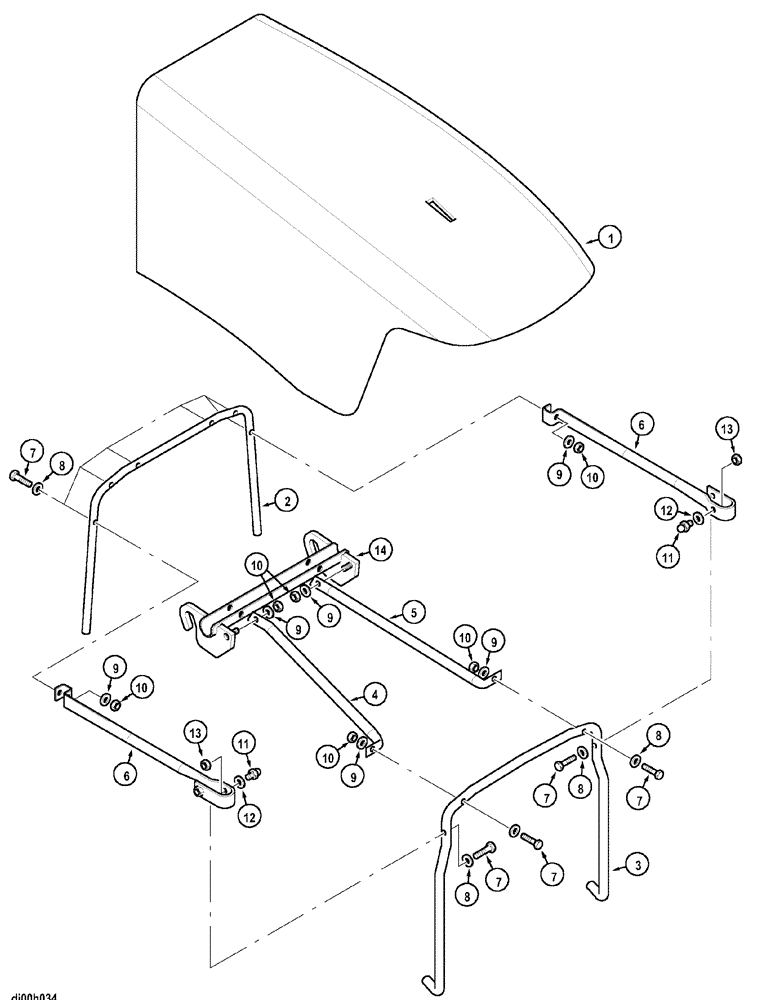

Схема запчастей Case IH MX90C - (09-11) - HOODSHEET (09) - CHASSIS
6
10
9
1
9
7
7
8
6
5
8
3
10
4
11
13
9
7
8
11
7
10
10
14
13
9
9
12
7
2
12
8
10
9

Артикул

Название

Примечание

Количество

321241A4

HOOD ASSY.

consists of: 1 - 14

1шт.

1

NSS

NOT SOLD SEPARAT

HOOD sheet

1шт.

2

NSS

NOT SOLD SEPARAT

TUBE

1шт.

3

NSS

NOT SOLD SEPARAT

TUBE

1шт.

4

338860A1

TUBE

left hand

1шт.

5

338803A1

TUBE,20 mm OD, 381.6, 115 mm Length

right hand

1шт.

6

330328A3

SUPPORT

2шт.

7

814-8045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

8шт.

9

892-11008

LOCK WASHER,8mm ID

10шт.

10

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

10шт.

11

3234063R1

BALL STUD,M10 x 1.5

2шт.

12

896-11008

WASHER,9mm ID x 17mm OD x 2mm Thk

9 x 17 x 2 mm

2шт.

13

825-2410

FLANGE NUT,M10 x 1.5, Flg, Cl 8

2шт.

14

327732A5

HINGE

1шт.

8

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

20шт.

Выбрано товаров: 15
