Запчасти Case IH MX170 (02-10) - AIR CONDITIONER, COMPRESSOR AND CONDENSER (10) - ENGINE

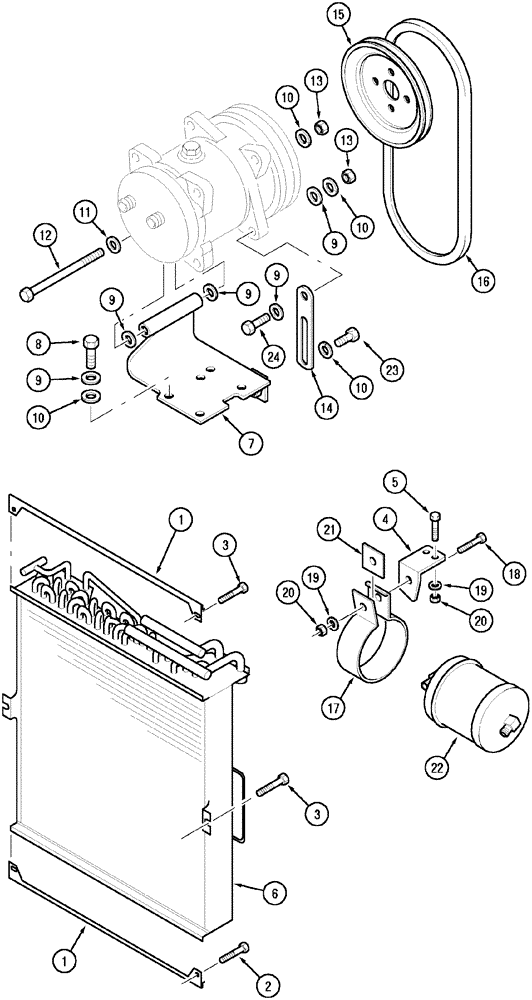

Схема запчастей Case IH MX170 - (02-10) - AIR CONDITIONER, COMPRESSOR AND CONDENSER (10) - ENGINE
6
15
9
24
18
19
16
1
13
10
14
3
9
10
1
13
9
20
12
10
7
9
8
17
9
4
21
5
19
20
23
10
11
2
22
3

Артикул

Название

Примечание

Количество

1

139871A1

SUPPORT ASSY.

2шт.

2

905-8016

BOLT,Hex Flg, M8 x 16mm

2шт.

3

905-8012

BOLT,Hex Flg, M8 x 12mm

4шт.

4

224608A1

SUPPORT

1шт.

5

905-8025

BOLT,Hex Flg, M8 x 25mm

2шт.

6

139870A1

CONDENSER

1шт.

6

139869A2

COOLER, OIL

Without Air Conditioning

1шт.

7

191951A1

SUPPORT

1шт.

8

905-10035

BOLT,Hex Flg, M10 x 35mm

3шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

11 x 21 x 2 mm

1шт.

10

892-11010

LOCK WASHER,M10

1шт.

11

3120737R1

WASHER,10.8mm ID x 25mm OD x 5mm Thk

1шт.

12

814-10130

BOLT,Hex, M10 x 1.5 x 130mm, Cl 8.8

1шт.

13

825-1410

NUT,M10, Cl 8

2шт.

14

84716C1

SUPPORT

1шт.

15

A184596

PULLEY

1шт.

16

84766C1

BELT,12.70 mm W x 996.00 mm L

1шт.

17

T102980

CLAMP

1шт.

18

614-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

1шт.

19

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

3шт.

20

825-1408

NUT,M8, Cl 8

3шт.

21

T103390

WASHER

If So Equipped

1шт.

22

1990758C2

RECEIVER-DRYER

1шт.

23

905-10025

BOLT,Hex Flg, M10 x 25mm

1шт.

24

614-10035

BOLT,Hex, M10 x 1.5 x 35mm, Cl 8.8, Full Thd

1шт.

Выбрано товаров: 25
