Запчасти Case IH MX150 (09-24) - REAR WINDOW (90) - PLATFORM, CAB, BODYWORK AND DECALS

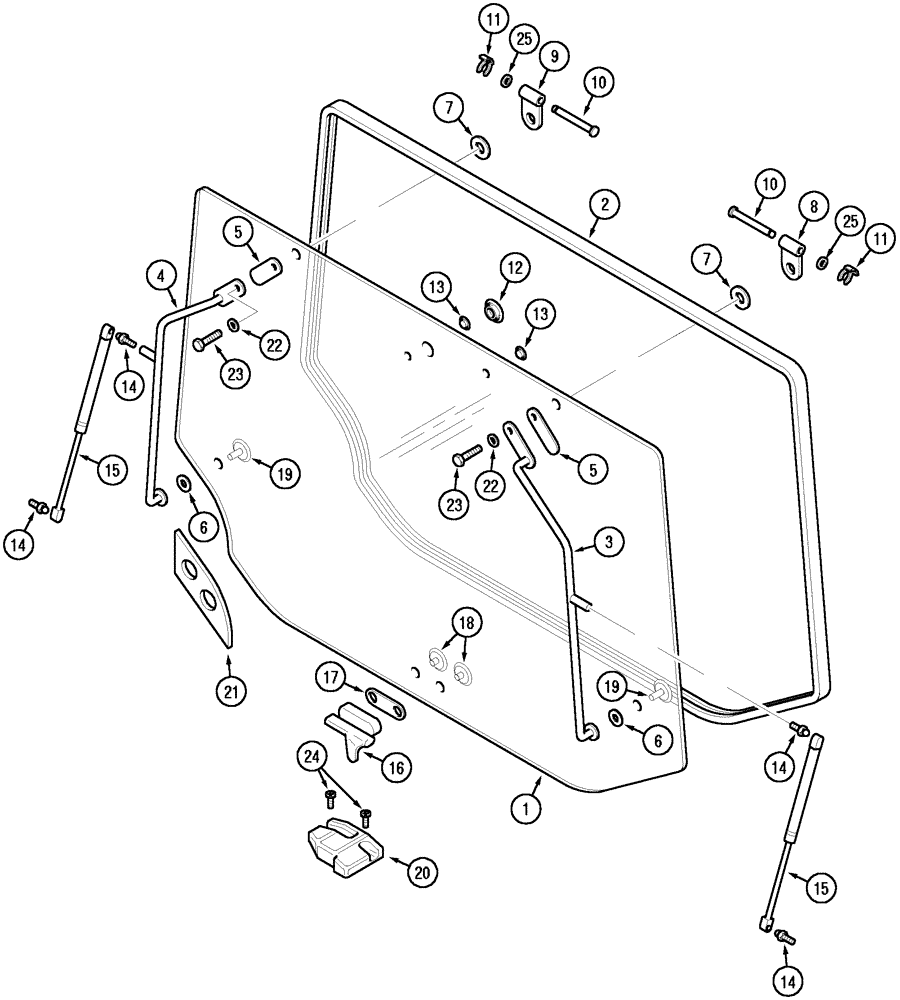

Схема запчастей Case IH MX150 - (09-24) - REAR WINDOW (90) - PLATFORM, CAB, BODYWORK AND DECALS
19
17
15
16
3
14
14
13
13
7
12
10
23
1
5
15
14
11
24
10
19
5
6
23
7
21
4
2
14
22
18
22
6
9
11
20
8

Артикул

Название

Примечание

Количество

303449A3

WINDOW ASSY

Consists Of 1 - 9,12 - 14,16 - 19,22,23

1шт.

1

284947A1

GLASS,CAB

1шт.

2

245054A1

SEAL, GLASS,3840mm L

1шт.

3

284952A1

HANDLE

Left

1шт.

4

284955A1

HANDLE

Right

1шт.

5

227275A3

SPACER

2шт.

6

221429A2

SPACER

2шт.

7

180361A2

WASHER,18mm ID x 35mm OD x 3mm Thk

2шт.

8

176245A2

HINGE

Left

1шт.

9

176246A2

HINGE

Right

1шт.

10

1535323C1

PIN,8mm OD x 78.5mm L

2шт.

11

800-437

CIRCLIP,M7

2шт.

12

192012A4

PLASTIC PLUG

1шт.

13

192013A4

PLASTIC PLUG

2шт.

14

K303756

BALL STUD,M6 x 1

6 mm

4шт.

15

189447A2

GAS STRUT

2шт.

16

230009A4

HANDLE

1шт.

17

220935A3

PAD

1шт.

18

198913A3

BUTTON

2шт.

19

198916A2

CAP,M8 x 20, Black

2шт.

20

186149A3

PLATE

1шт.

21

189566A1

SEAL, GLASS

1шт.

22

319961A1

BELLEVILLE WASHER

2шт.

23

627-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 10.9, Full Thd

2шт.

24

761-14622

SELF-TAP SCREW,Pan Hd, M6.3 x 22

2шт.

782-84625

SELF-TAP SCREW,Hex Wash Hd, M6.3 x 25

Not Illustrated

2шт.

Выбрано товаров: 26
