Запчасти Case IH MX150 (09-11) - HOOD SHEETS (90) - PLATFORM, CAB, BODYWORK AND DECALS

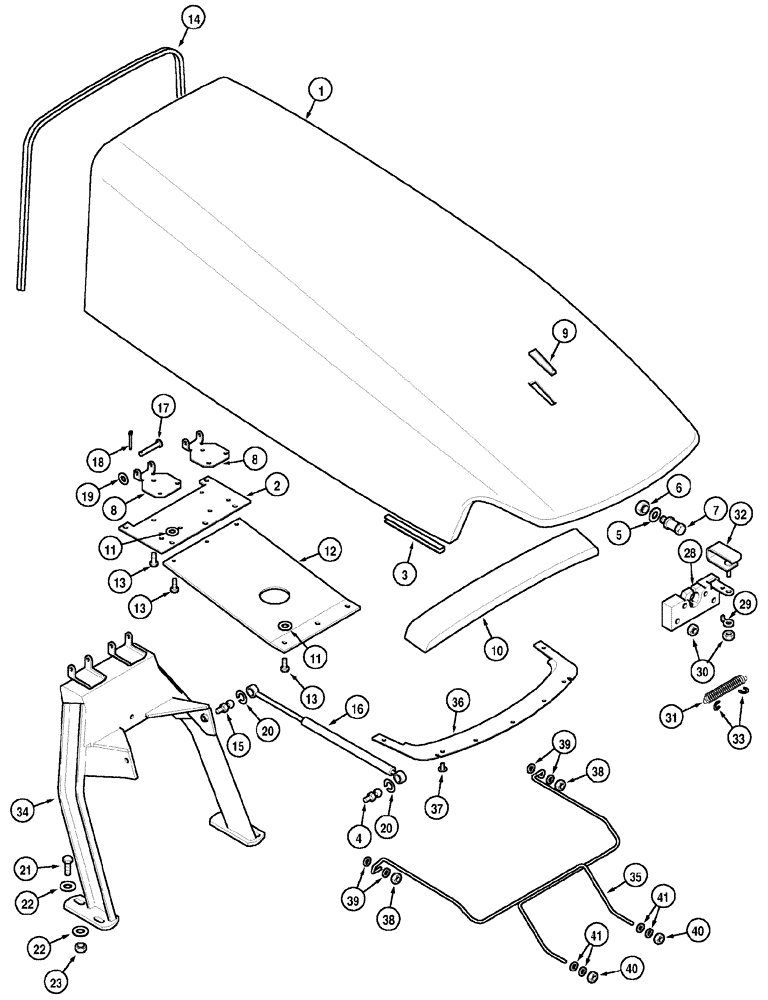

Схема запчастей Case IH MX150 - (09-11) - HOOD SHEETS (90) - PLATFORM, CAB, BODYWORK AND DECALS
38
13
34
31
28
13
41
17
32
19
22
2
29
14
16
1
4
8
6
41
7
40
37
20
18
11
5
40
9
12
10
35
23
22
15
38
8
11
39
21
36
30
33
39
13
20
3

Артикул

Название

Примечание

Количество

241553A5

HOOD ASSY.

Consists Of 1 - 14,20,36,37

1шт.

1

NSS

NOT SOLD SEPARAT

Hood, Engine

1шт.

2

245996A2

PLATE ASSY.

1шт.

3

221863A2

SEAL

6шт.

4

3234063R1

BALL STUD,M10 x 1.5

2шт.

5

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

2шт.

6

829-1312

NUT,M12 x 1.75, Cl 10

1шт.

7

198575A1

BOLT

1шт.

8

198329A1

HOLDER

Upper

2шт.

9

1968108C2

TRIM

Position

1шт.

10

233234A2

SEAL

1шт.

11

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

8шт.

12

284689A1

LARGE PLATE

PLATE, LARGE , Support

1шт.

13

614-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd

14шт.

14

236487A3

RUBBER SEAL,1446mm L

Rear

1шт.

15

3234063R1

BALL STUD,M10 x 1.5

2шт.

16

276036A1

GAS STRUT

2шт.

17

728-880

CLEVIS PIN,M8 x 80

2шт.

18

733-2025

COTTER PIN,M2 x 25

2шт.

19

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

20

3233348R1

CLIP

4шт.

21

614-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 8.8, Full Thd

4шт.

22

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

8шт.

23

829-1412

NUT,M12, Cl 10.9

4шт.

28

254177A1

LOCK

1шт.

29

301300A1

LOCK WASHER

1шт.

30

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

5шт.

31

277825A1

SPRING

1шт.

32

226256A4

LEVER ASSY.

1шт.

33

186860A1

CLIP,ELECTRICAL

6 mm

2шт.

34

241543A3

FRAME ASSY

Upper, Rear

1шт.

35

283815A1

SUPPORT ASSY.

Upper Front

1шт.

36

235164A3

SUPPORT ASSY.

1шт.

37

277697A1

RIVET

7шт.

38

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

39

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

4шт.

40

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

41

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

4шт.

Выбрано товаров: 38
