Запчасти Case IH MX150 (09-65) - AUTOMATIC HITCH (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS

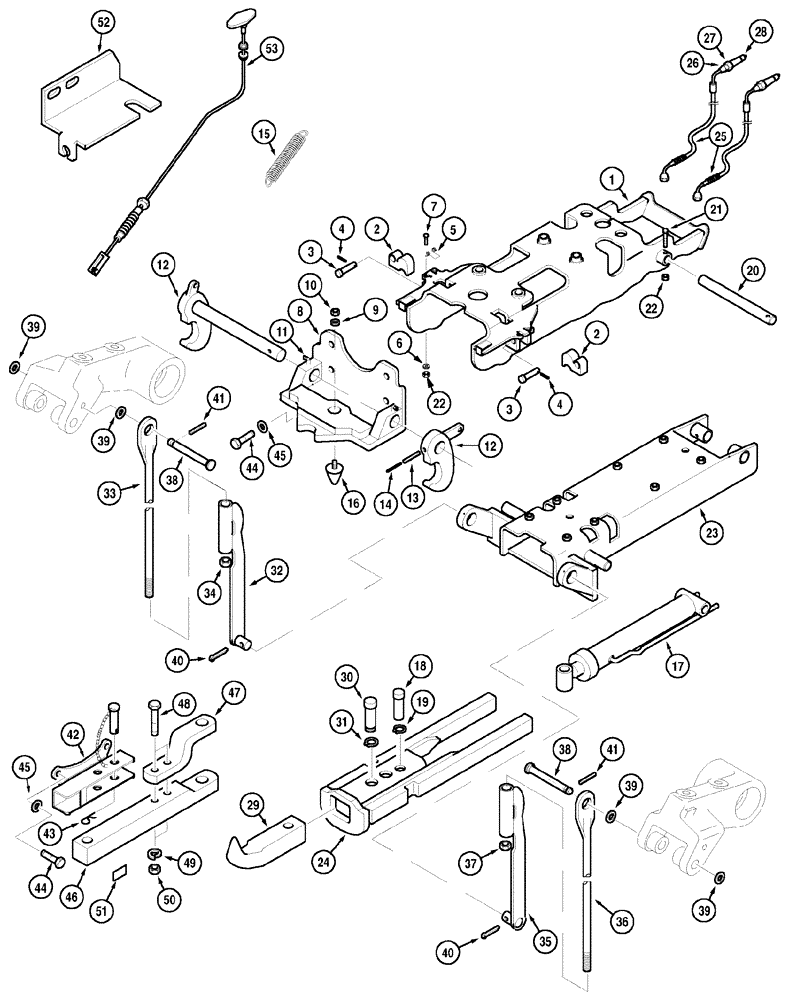

Схема запчастей Case IH MX150 - (09-65) - AUTOMATIC HITCH (37) - HITCHES, DRAWBARS & IMPLEMENT COUPLINGS
10
3
40
20
22
21
28
8
52
2
48
2
24
19
46
53
38
41
41
33
15
50
49
5
16
26
14
3
1
17
44
23
30
40
44
47
45
13
11
31
42
25
27
7
4
6
9
22
29
39
39
39
39
38
51
43
32
35
36
12
18
12
37
4
45
34

Артикул

Название

Примечание

Количество

Dromone

1шт.

Europe Only

1шт.

362887A1

FRAME ASSY

Consists Of 1 - 28

1шт.

362893A1

FRAME, HITCH

Consists Of 1 - 7

1шт.

1

362903A1

FRAME, HITCH

Upper, Includes 2 - 7

1шт.

2

281090A1

PLATE

2шт.

3

281260A1

HITCH PIN,28mm OD x 99mm L

2шт.

4

838-1536

LOCK PIN,5mm OD x 36mm L, Slotted

2шт.

5

362904A1

SPRING

2шт.

6

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

7

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

2шт.

362906A1

FRAME, HITCH

Consists Of 8 - 16

1шт.

8

362907A1

PLATE ASSY.

1шт.

10

832-46410

NUT,M10 x 1.5, Cl 8

1шт.

11

219-46

LUBE NIPPLE,65 Degree Elbow, 5/16" NPTF

2шт.

12

362902A1

PACKAGE

1шт.

362901A1

PACKAGE

Hardware, Consists Of 13 - 15

1шт.

13

838-51080

LOCK PIN,M10 x 80 Slotted

1шт.

14

838-5680

SPLIT PIN/SAFETY PIN

6 x 80 mm

1шт.

15

281262A1

SPRING

1шт.

16

132266A1

HITCH DAMPER

86 mm

1шт.

17

362894A1

CYLINDER ASSY.

1шт.

18

362895A1

HITCH PIN

1шт.

19

800-1125

SNAP RING,M25, Ext

1шт.

20

362896A1

HITCH PIN,32mm OD x 330mm L

1шт.

21

827-8080

BOLT,Hex, M8 x 1.25 x 80mm, Cl 10.9

1шт.

22

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

23

362898A1

FRAME ASSY

Lower

1шт.

24

362899A1

FRAME, HITCH

Slide

1шт.

25

252336A1

HOSE ASSY.

Includes 26 - 28

2шт.

26

228742A1

FITTING

3/8 in

2шт.

27

228743A1

SEAL

2шт.

28

1272770C2

COUPLING, BREAK AWAY

2шт.

362888A1

PACKAGE

Hook, Consists Of 29 - 31

1шт.

29

362913A1

HOOK

1шт.

30

362914A1

HITCH PIN,35mm OD x 100mm L

1шт.

31

800-1130

SNAP RING,M30, Ext

1шт.

362915A1

LINK ASSY.

Left, Consists Of 32 - 34,38 - 41

1шт.

32

362918A1

ARM ASSY.

1шт.

33

362919A1

LIFTING ROD,1" - 12

1шт.

34

132260A1

LOCK NUT

1шт.

362916A1

LINK ASSY.

Right, Consists Of 35 - 41

1шт.

35

362920A1

ARM ASSY.

1шт.

36

362919A1

LIFTING ROD,1" - 12

1шт.

37

132260A1

LOCK NUT

1шт.

362889A1

PACKAGE

Hardware, Consists Of 38 - 41

1шт.

38

362917A1

HITCH PIN,50mm OD x 183.5mm L

2шт.

39

495-81197

WASHER,1 3/16" x 1 3/4" x .065"

1-3/16 x 1-3/4 x 1/16

2шт.

40

733-8040

COTTER PIN,M8 x 40

2шт.

41

838-51380

2шт.

42

362890A1

SUPPORT

1шт.

43

720631R1

LINCH PIN

1шт.

44

627-20040

BOLT,Hex, M20 x 2.5 x 40mm, Cl 10.9, Full Thd

2шт.

45

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

22 x 37 x 4 mm

2шт.

362891A1

SUPPORT

Consists Of 46 - 51

1шт.

46

363111A1

DRAWBAR

1шт.

47

132267A1

DRAWBAR

1шт.

48

827-16120

BOLT,Hex, M16 x 2 x 120mm, Cl 10.9

2шт.

49

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

2шт.

50

829-1416

NUT,M16, Cl 10

2шт.

51

362922A1

DECAL

1шт.

52

362892A1

SUPPORT

1шт.

53

293020A4

CABLE ASSY.

1шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

11 x 21 x 2 mm

1шт.

Выбрано товаров: 64
