Запчасти Case IH MX150 (07-12) - TRAILER BRAKE - PNEUMATIC PIPING (33) - BRAKES & CONTROLS

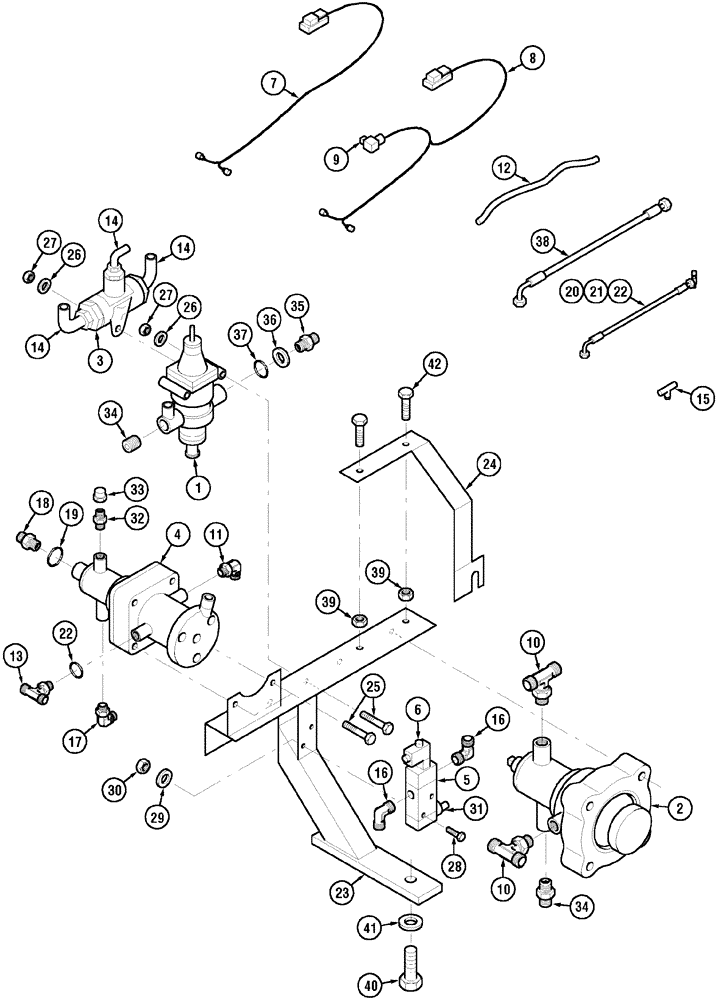

Схема запчастей Case IH MX150 - (07-12) - TRAILER BRAKE - PNEUMATIC PIPING (33) - BRAKES & CONTROLS
9
13
3
14
14
10
37
40
34
26
31
28
21
14
6
41
10
23
4
7
12
33
35
16
39
29
8
16
42
17
36
30
38
22
26
27
32
24
27
11
25
1
2
15
18
39
20
34
22
5
19

Артикул

Название

Примечание

Количество

Tract Air

1шт.

Europe Only

1шт.

JJE0982707 -

1шт.

384697A1

BRAKE PACKAGE

Valve, Trailer Brake, Consists Of 1 - 41

1шт.

1

298145A1

VALVE

Unloader

1шт.

2

298155A1

VALVE

Control

1шт.

3

298162A1

VALVE

Shuttle

1шт.

4

384962A1

VALVE

1шт.

5

356756A1

SOLENOID VALVE

1шт.

6

303795A1

SOLENOID

12 V

1шт.

7

373727A1

HARNESS

Solenoid

1шт.

8

384951A1

HARNESS

Air Brake, Solenoid

1шт.

9

303797A1

PLUG

3 Pin

1шт.

10

303798A1

TEE

2шт.

11

303801A1

ELBOW

Not Illustrated

1шт.

12

303837A1

PIPE

3 mtrs

1шт.

13

303803A1

TEE

M16

1шт.

14

303805A1

ELBOW

4шт.

15

337486A1

TEE

M10

1шт.

16

303810A1

FITTING

1/4 inch

2шт.

17

384953A1

ELBOW

M8 x 50; 8,8

1шт.

18

303811A1

FITTING

1шт.

19

384961A1

SEAL

11/32 x 9/16 x 1/16

1шт.

20

384957A1

AIR FLEXIBLE

1шт.

21

701-422

TEE,11/16" - 16 Male ORFS x 11/16" - 16 Male ORFS x 11/16" - 16 Female ORFS

Incl. 22

1шт.

22

238-6011

O-RING,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

2шт.

23

373732A1

SUPPORT ASSY.

1шт.

24

373734A1

SUPPORT ASSY.

1шт.

25

814-8080

BOLT,Hex, M8 x 1.25 x 80mm, Cl 8.8

2шт.

26

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

4шт.

27

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

28

814-4040

BOLT,Hex, M4 x 0.7 x 40mm, Cl 8.8

2шт.

29

895-11004

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

(4.3 x 9 x 0.8 mm)

2шт.

30

824-1404

NUT,M4, Cl 5

2шт.

31

303825A1

FILTER

1шт.

32

344562A1

NIPPLE, LUBE

NIPPLE

2шт.

33

344564A1

CAP

2шт.

34

303792A1

FITTING

2шт.

35

303791A1

ADAPTER

M22 x 3/8

1шт.

36

303785A1

THRUST RING

M22

1шт.

37

303786A1

O-RING

M22

1шт.

38

373724A1

AIR FLEXIBLE

1шт.

39

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

40

614-20040

BOLT,Hex, M20 x 2.5 x 40mm, Cl 8.8, Full Thd

2шт.

41

895-11020

WASHER,M20 x 37 x 3

22 x 37 x 3 mm

1шт.

42

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

2шт.

Выбрано товаров: 46
