Запчасти Case IH MX150 (07-04) - BRAKES (33) - BRAKES & CONTROLS

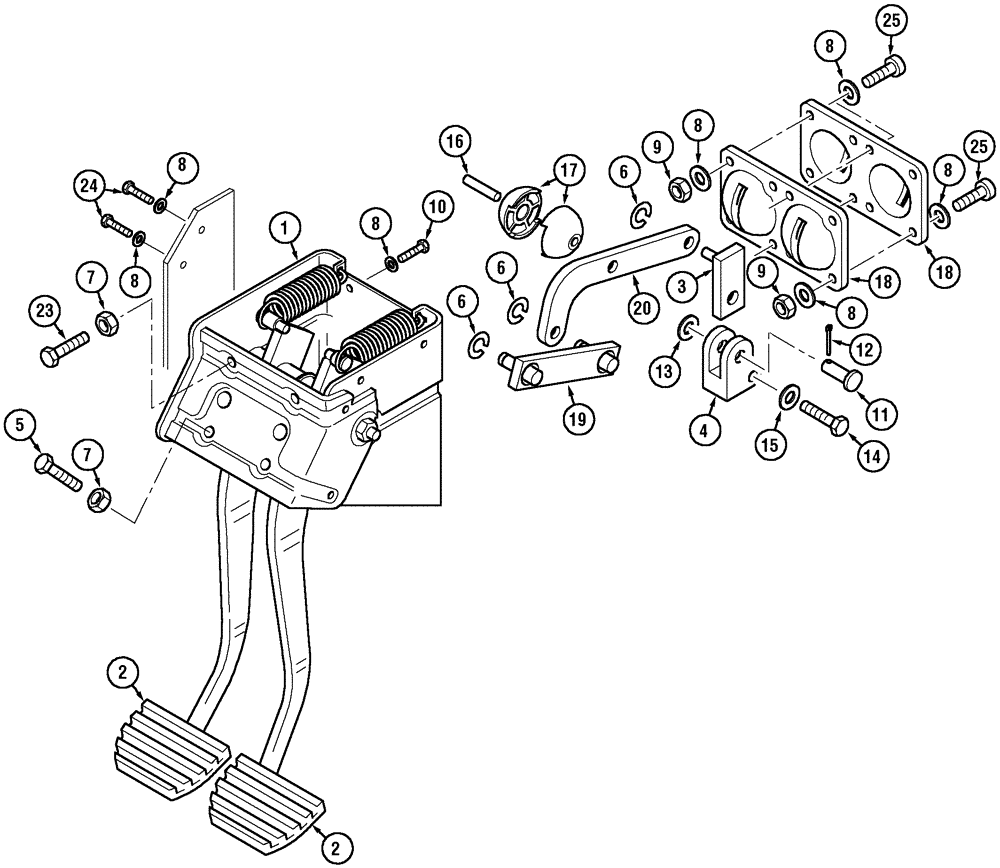

Схема запчастей Case IH MX150 - (07-04) - BRAKES (33) - BRAKES & CONTROLS
2
24
17
6
8
6
16
18
12
9
23
11
8
8
3
8
19
25
1
4
18
5
6
7
15
10
8
14
25
7
2
20
8
9
8
13

Артикул

Название

Примечание

Количество

1

282779A1

PEDAL ASSY.

1шт.

2

282803A1

PAD

2шт.

3

192640A4

SUPPORT

Brake

2шт.

4

384083R2

YOKE

2шт.

5

814-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8

4шт.

5

614-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

Replaces 814-8035

4шт.

6

800-4310

CIRCLIP,M10

6шт.

7

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

8

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

12шт.

9

832-10408

NUT,M8 x 1.25, Cl 8.8

4шт.

10

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

2шт.

11

427-8168

CLEVIS PIN,12.7mm OD x 42.88mm L

2шт.

12

432-816

COTTER PIN,1/8" x 1"

2шт.

13

495-11053

WASHER,1/2", SAE

(17/32" x 1-1/16" x 3/32")

2шт.

14

413-518

BOLT,Hex, 5/16" - 18 x 1-1/8", Gr 5

5/16 x 1-1/8

2шт.

15

492-11031

LOCK WASHER,5/16"

2шт.

16

837-8035

DOWEL,M8 x 35

8 x 35 mm

2шт.

17

192637A2

ROLLER

Pivot

4шт.

18

242296A4

HOUSING

Pivot

2шт.

19

339472A1

DRAG LINK

2шт.

20

192638A2

PIVOTING ARM

2шт.

284992A1

SPARE PART SET

Consists Of 21,22, Not Illustrated

1шт.

21

NSS

NOT SOLD SEPARAT

Bushing

1шт.

22

NSS

NOT SOLD SEPARAT

Spring

1шт.

23

614-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

2шт.

24

614-8012

BOLT,Hex, M8 x 1.25 x 12mm, Cl 8.8, Full Thd

2шт.

25

864-8035

HEX SOC SCREW,M8 x 35mm, Cl 8.8

4шт.

25b

814-8045

BOLT,Hex, M8 x 1.25 x 45mm, Cl 8.8

Optional, Use with 864-8035, Qty. 3

1шт.

Выбрано товаров: 28
