Запчасти Case IH MX100 (09-21) - CAB MOUNTINGS (09) - CHASSIS/ATTACHMENTS

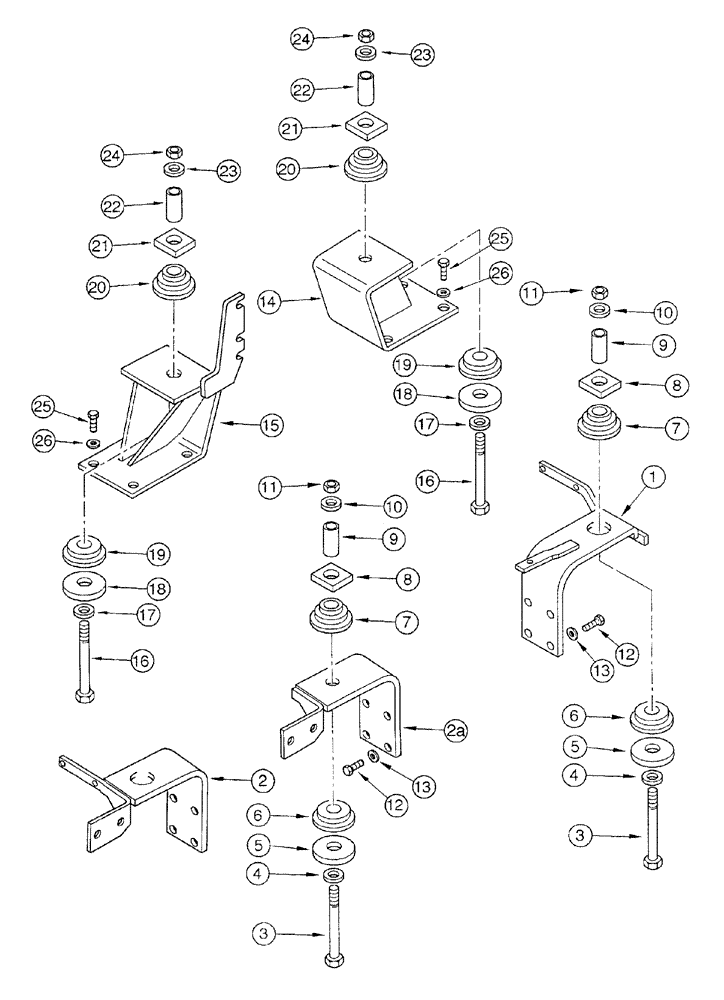

Схема запчастей Case IH MX100 - (09-21) - CAB MOUNTINGS (09) - CHASSIS/ATTACHMENTS
2a
5
11
3
16
3
19
6
26
16
20
13
12
23
12
25
20
26
8
8
19
23
7
25
21
17
9
6
18
4
15
1
13
4
22
10
11
2
22
24
21
17
10
5
9
7
14
24
18

Артикул

Название

Примечание

Количество

1

234120A3

SUPPORT ASSY.

Front, Left

1шт.

2

234118A5

SUPPORT ASSY.

Front, Right, Europe Only

1шт.

2b

259606A1

SUPPORT

Front, Right, N.A. Only

1шт.

3

179040A1

FLANGE BOLT,Hex, M16 x 2 x 190mm, Cl 10.9

2шт.

4

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

5

178658A1

SPACER

16 mm

2шт.

5

366777A1

SPACER

12 mm

2шт.

6

1286903C1

INSULATOR BLOCK

Lower

2шт.

7

192337A1

ISOLATOR,101.6mm OD x 73.7mm L

Upper

2шт.

8

178659A1

PAD

2шт.

9

184262A1

SPACER

2шт.

10

897278H1

WASHER,16.5mm ID x 40mm OD x 8mm Thk

2шт.

11

829-1416

NUT,M16, Cl 10

2шт.

12

627-16060

BOLT,Hex, M16 x 2 x 60mm, Cl 10.9, Full Thd

8шт.

13

896-16016

WASHER,17.5mm ID x 34mm OD x 5mm Thk

17,5 x 34 x 5 mm

8шт.

14

234116A3

SUPPORT ASSY.

Rear, Left

1шт.

15

234113A3

SUPPORT ASSY.

Rear, Right

1шт.

15

347210A2

SUPPORT ASSY.

Illustrated, Rear, Right

1шт.

16

179040A1

FLANGE BOLT,Hex, M16 x 2 x 190mm, Cl 10.9

2шт.

17

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

18

178658A1

SPACER

16 mm

2шт.

18

366777A1

SPACER

12 mm

2шт.

19

1286903C1

INSULATOR BLOCK

Lower

2шт.

20

192337A1

ISOLATOR,101.6mm OD x 73.7mm L

Upper

2шт.

21

178659A1

PAD

2шт.

22

184262A1

SPACER

2шт.

23

897278H1

WASHER,16.5mm ID x 40mm OD x 8mm Thk

2шт.

24

829-1416

NUT,M16, Cl 10

2шт.

25

627-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 10.9, Full Thd

8шт.

26

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

8шт.

Выбрано товаров: 30
