Запчасти Case IH MX305 (09-66) - QUICK HITCH COUPLER - CONVERTIBLE, CATEGORY III / III-N, ASN Z6RZ02099 (09) - CHASSIS/ATTACHMENTS

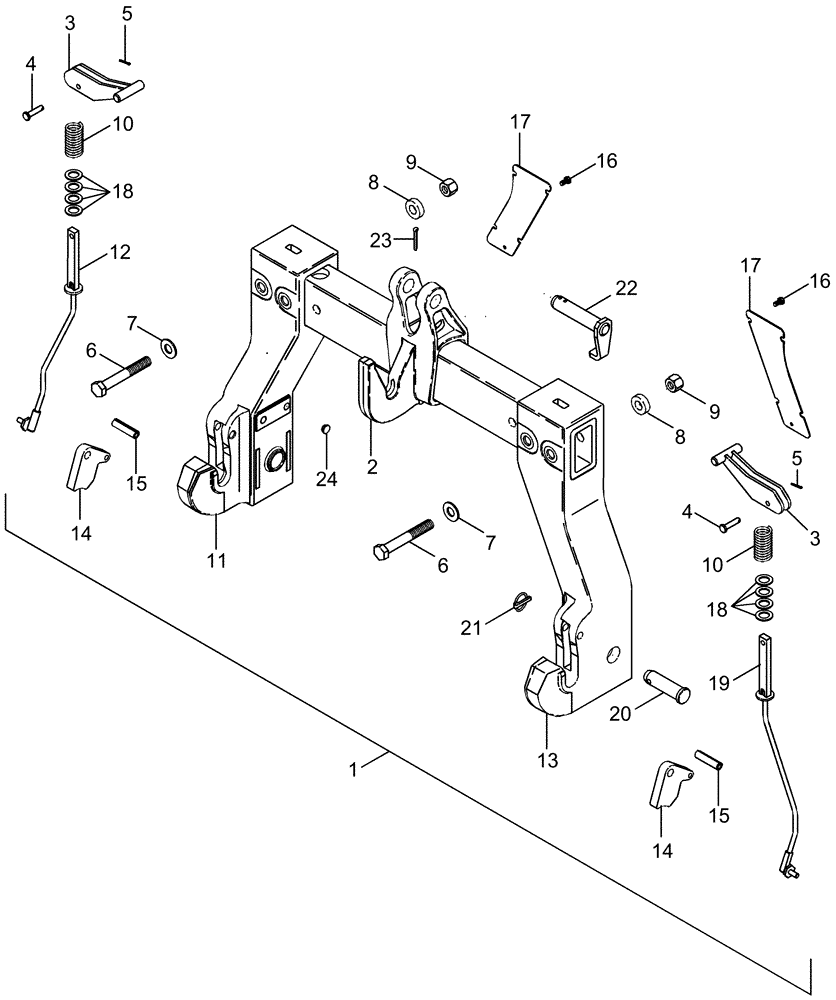

Схема запчастей Case IH MX305 - (09-66) - QUICK HITCH COUPLER - CONVERTIBLE, CATEGORY III / III-N, ASN Z6RZ02099 (09) - CHASSIS/ATTACHMENTS
23
5
10
8
6
12
15
18
7
5
18
16
1
3
14
20
10
17
9
13
3
15
4
24
4
11
6
21
19
17
9
7
14
2
8
22
16

Артикул

Название

Примечание

Количество

1

87394225

3 POINT HITCH

Inc. 2 - 19

1шт.

2

87394195

HOOK

Coupler, Quick

1шт.

3

452046A1

HANDLE

2шт.

4

728-1045

CLEVIS PIN,M10 x 45

2шт.

5

733-3220

COTTER PIN,M3.2 x 20

2шт.

6

827-20140

BOLT,Hex, M20 x 2.5 x 140mm, Cl 10.9

4шт.

7

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

4шт.

8

372189A1

SPACER

4шт.

9

832-10420

NUT,M20 x 2.5, Cl 8

4шт.

10

70-4340T1

COMPRESSION SPRING

2шт.

11

87330093

HOOK

Left Hand

1шт.

12

87394738

LINK,M22 x 12.85 x 525mm L

Left Hand

1шт.

13

87330094

HOOK

Right Hand

1шт.

14

448834A3

LATCH

2шт.

15

87012660

PIN,16mm OD x 65mm L, Coiled

2шт.

16

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

8шт.

17

87332477

COVER

2шт.

18

495-81082

WASHER,1 3/32" x 1 1/2" x .120"

8шт.

19

87394739

LINK,M22 x 12.85 x 525mm L

Right Hand

1шт.

20

A75028

PIN,36.45mm OD x 138mm L

2шт.

21

378704A1

LOCK PIN

2шт.

22

321527A3

PIN ASSY.

1шт.

23

733-6350

COTTER PIN,M6.3 x 50

1шт.

24

716495R2

PLUG

4шт.

87666041

KIT

Coupler Narrow Adapter, Inc. 25 - 28

1шт.

25

87666039

SPACER

4шт.

26

87666035

PLATE

Right Hand

1шт.

26

87666036

PLATE

Left Hand

1шт.

27

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

8шт.

28

87666042

PIN

(Not Shown)

2шт.

Выбрано товаров: 30
