Запчасти Case IH MX285 (09-63) - QUICK HITCH COUPLER - CONVERTIBLE, CATEGORY III / III-N, BSN Z6RZ02099 (09) - CHASSIS/ATTACHMENTS

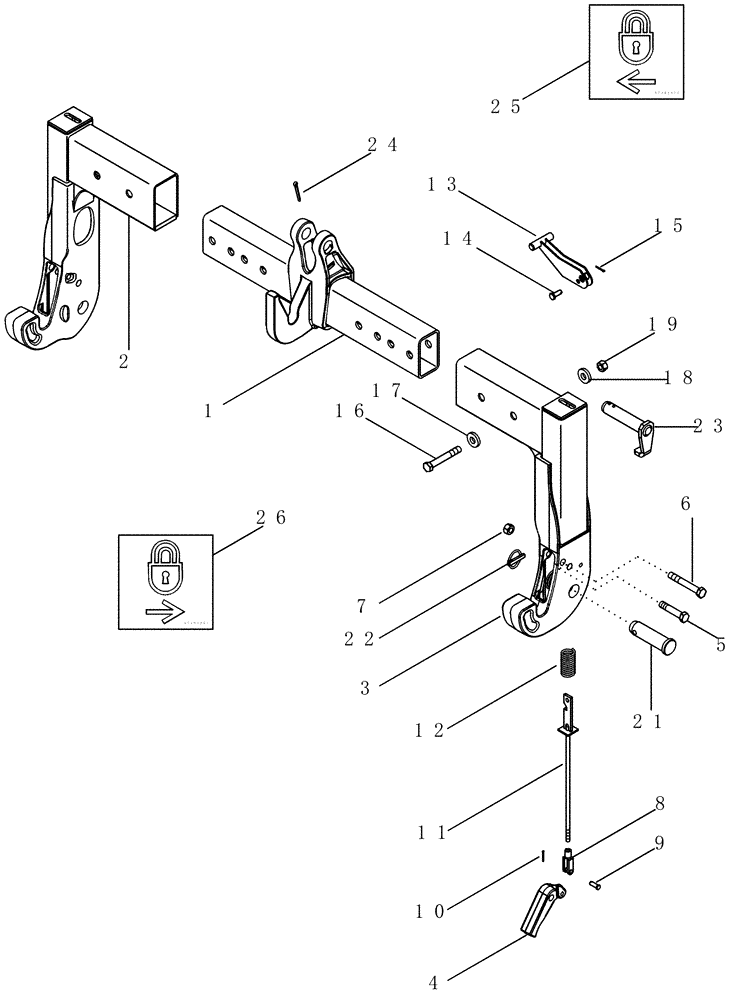

Схема запчастей Case IH MX285 - (09-63) - QUICK HITCH COUPLER - CONVERTIBLE, CATEGORY III / III-N, BSN Z6RZ02099 (09) - CHASSIS/ATTACHMENTS
2
8
87402001
11
21
19
12
1
15
17
9
26
6
16
14
25
4
87401975
18
7
5
24
10
3
23
22
13

Артикул

Название

Примечание

Количество

300949A9

COUPLING

Inc. 1 - 20, 25, 26

1шт.

1

301795A5

HOOK

Upper

1шт.

2

376713A3

HOOK

Lower, Left Hand

1шт.

3

376714A3

HOOK

Lower, Right Hand

1шт.

4

297598A1

LATCH

2шт.

5

827-16080

BOLT,Hex, M16 x 2 x 80mm, Cl 10.9

2шт.

6

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

2шт.

7

829-1416

NUT,M16, Cl 10

2шт.

8

213-126

ADJUSTABLE CLEVIS,3/8"-24 x 2 1/2"

2шт.

9

427-6106

CLEVIS PIN,9.53mm OD x 26.92mm L

2шт.

10

432-616

COTTER PIN,3/32" x 1"

2шт.

11

446219A1

LINK ASSY.

2шт.

12

70-4340T1

COMPRESSION SPRING

2шт.

13

315227A1

HANDLE

2шт.

14

729-1030

CLEVIS PIN,M10 x 30

2шт.

15

733-3220

COTTER PIN,M3.2 x 20

2шт.

16

827-20130

BOLT,Hex, M20 x 2.5 x 130mm, Cl 10.9

4шт.

17

896-11020

WASHER,22mm ID x 37mm OD x 4mm Thk

22 x 37 x 4 mm

4шт.

18

372189A1

SPACER

4шт.

19

832-10420

NUT,M20 x 2.5, Cl 8

4шт.

21

A75028

PIN,36.45mm OD x 138mm L

2шт.

22

378704A1

LOCK PIN

2шт.

23

321527A3

PIN ASSY.

1шт.

24

733-6350

COTTER PIN,M6.3 x 50

6,3 x 50 mm

1шт.

25

87401975

DECAL

Right Hand

1шт.

26

87402001

DECAL

Left Hand

1шт.

Выбрано товаров: 26
