Запчасти Case IH MX245 (09-17) - CAB - DOOR (09) - CHASSIS/ATTACHMENTS

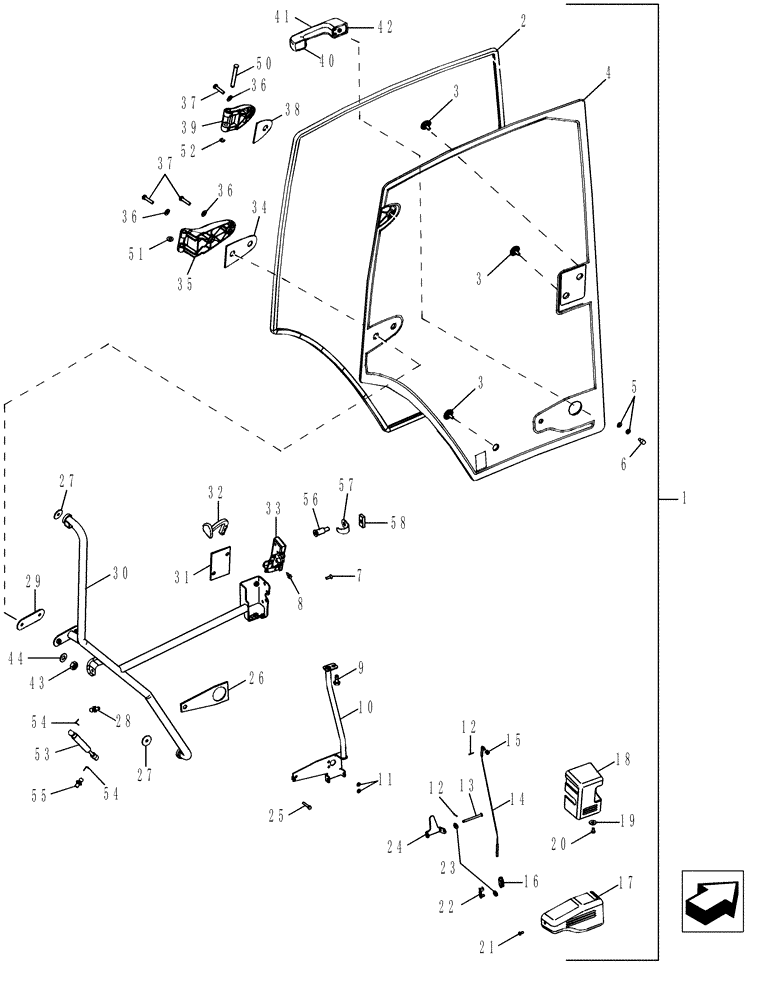

Схема запчастей Case IH MX245 - (09-17) - CAB - DOOR (09) - CHASSIS/ATTACHMENTS
3
11
37
28
31
2
27
20
3
34
18
54
25
19
16
13
29
7
53
12
35
52
27
58
4
44
30
51
36
54
39
5
12
42
43
40
36
32
41
36
8
15
38
50
14
17
33
56
24
3
21
6
55
10
57
37
1
26
23
22
9

Артикул

Название

Примечание

Количество

1

316518A3

DOOR ASSY.

Complete, Left Hand, Inc. 2 - 44, Serial Range: -Z8RZ08527

1шт.

1

84141968

DOOR ASSY.

Complete, Left Hand, Inc. 2 - 44, Start Serial: Z8RZ08527

1шт.

2

87534532

SEALING STRIP

, Serial Range: -Z8RZ08527

1шт.

2

84160023

DOOR SEAL

, Start Serial: Z8RZ08527

1шт.

3

198916A2

CAP,M8 x 20, Black

3шт.

4

344730A2

CAB GLASS ASSY

1шт.

5

495-31027

WASHER,1/4"

2шт.

6

314610A1

BUTTON

1шт.

7

461-42512

HEX SOC SCREW,Flat Hd, 1/4"-20 x 3/4"

4шт.

8

781-24620

SELF-TAP SCREW,Hex Flg Hd, M6 x 20

2шт.

9

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

, Serial Range: -Z8RZ08527

1шт.

9

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

, Start Serial: Z8RZ08527

1шт.

10

275359A3

SUPPORT

1шт.

11

892-11006

LOCK WASHER,M6

3шт.

12

733-1610

COTTER PIN,M1.6 x 10

3шт.

13

275353A1

BALL STUD

BALL PIN

1шт.

14

314606A1

CABLE

1шт.

15

895-11005

WASHER,5.5mm ID x 10mm OD x 1mm Thk

3шт.

16

713-125

ADJUSTABLE CLEVIS,M5 x 20

1шт.

17

275345A4

COVER

1шт.

18

275344A6

PROTECTOR

1шт.

19

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

1шт.

20

840-1616

SCREW,Pan, M6 x 16mm, Cl 4.8

1шт.

21

840-1512

SCREW,Pan, M5 x 12mm, Gr 4.8

1шт.

22

1999650C1

CLEVIS PIN

1шт.

23

87681226

WASHER

Curve Spring

2шт.

24

314611A1

LEVER

1шт.

25

814-6035

BOLT,Hex, M6 x 1 x 35mm, Cl 8.8

, Serial Range: -Z8RZ08527

3шт.

25

86977789

BOLT,Hex, M6 x 1.0 x 35mm, Cl 8.8

, Start Serial: Z8RZ08527

3шт.

26

191939A3

SPACER

1шт.

27

221429A2

SPACER

2шт.

28

3234063R1

BALL STUD,M10 x 1.5

1шт.

29

308633A1

SPACER

3.0 mm

1шт.

30

87542696

HANDLE

1шт.

31

275352A2

SPACER

1шт.

32

321023A4

HANDLE

1шт.

33

321013A1

LH DOOR LOCK

1шт.

34

305159A1

SPACER

1шт.

35

191206A3

HINGE

Lower

1шт.

36

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

3шт.

37

614-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

, Serial Range: -Z8RZ08527

3шт.

37

614-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

, Start Serial: Z8RZ08527

3шт.

38

305158A1

SPACER

1шт.

39

304921A1

HINGE

Upper

1шт.

40

321552A1

BEZEL

1шт.

41

60-7083T1

HANDLE

1шт.

42

321551A1

BEZEL

1шт.

43

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

44

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

45

1964831C2

IGNITION KEY

(Not Shown)

1шт.

50

178819A3

PIN,10mm OD x 94.55mm L

2шт.

51

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

1шт.

52

800-439

CIRCLIP,M9

9 mm

2шт.

53

1280263C1

CYLINDER ASSY.

1шт.

54

3233348R1

CLIP

2шт.

55

3234063R1

BALL STUD,M10 x 1.5

1шт.

56

321277A1

PIN,17.2mm OD x 52mm L

1шт.

57

321535A1

PROTECTOR

1шт.

58

275444A1

PLATE

1шт.

Выбрано товаров: 59
