(08-15) - HYDRAULIC SYSTEM - COUPLER SPILLAGE

Запчасти Case IH MX245 (08-15) - HYDRAULIC SYSTEM - COUPLER SPILLAGE (08) - HYDRAULICS

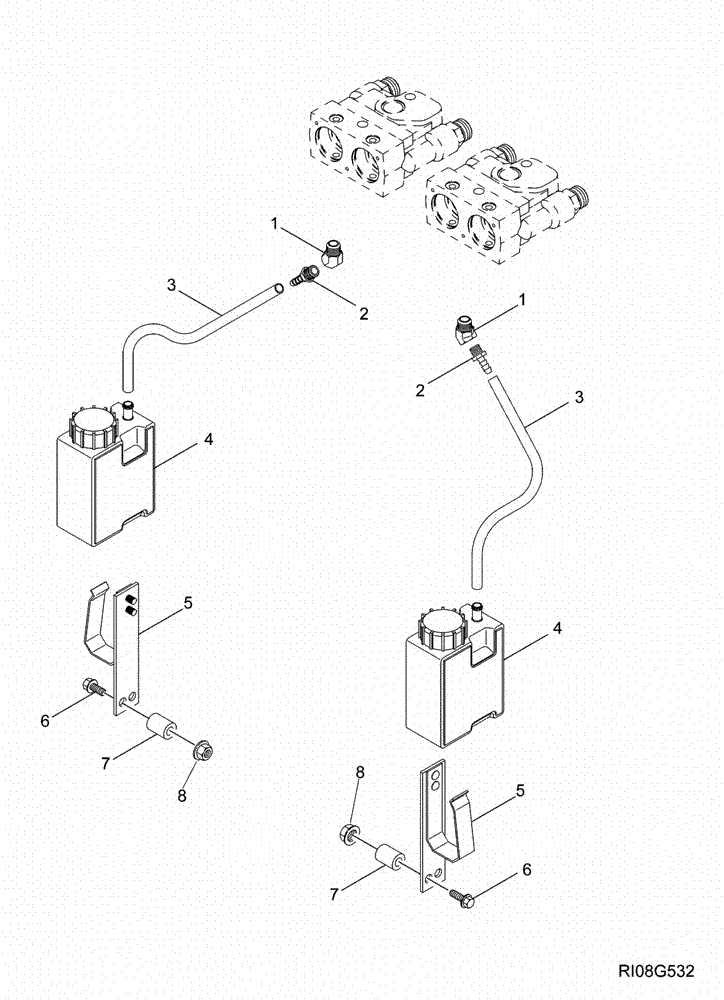

Схема запчастей Case IH MX245 - (08-15) - HYDRAULIC SYSTEM - COUPLER SPILLAGE (08) - HYDRAULICS
8
6
8
2
1
5
1
7
6
4
2
4
5
3
3
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

217-15

ELBOW,45 Degree, 1/8"-27 NPTF, Fem x 1/8"-27 NPTF Male

2шт.

2

217-114

FITTING,3/8" Hose x 1/8" NPTF, Barbed

2шт.

3

280286A1

HOSE

2шт.

4

87347354

RESERVOIR, HYDRAULIC

2шт.

5

87362957

BRACKET

2шт.

6

827-6040

BOLT,Hex, M6 x 40mm, Cl 10.9

4шт.

6

827-6070

BOLT,Hex, M6 x 70mm, Cl 10.9

4шт.

Magnum 305 and 335

1шт.

7

87352470

TUBE SPACER

4шт.

8

86511444

FLANGE NUT,Hex, M6 x 1

4шт.

Magnum 305 and 335

1шт.
