Запчасти Case IH MX230 (09-06) - FENDERS - FRONT, WIDE (09) - CHASSIS/ATTACHMENTS

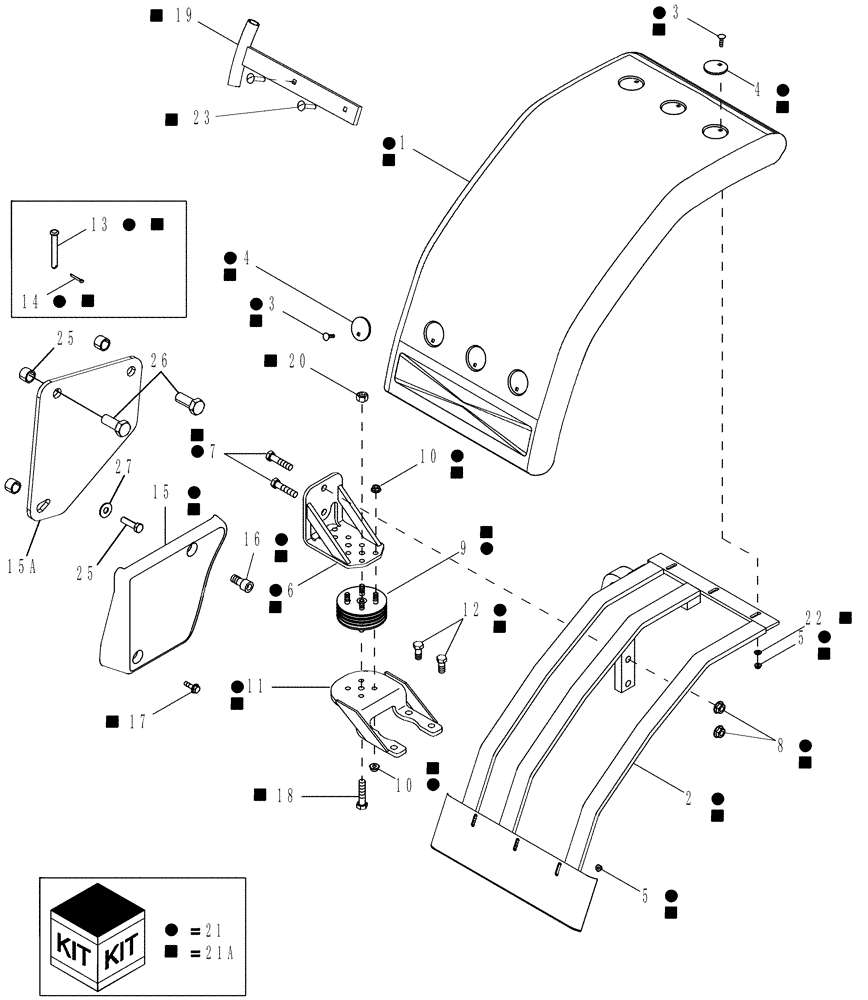

Схема запчастей Case IH MX230 - (09-06) - FENDERS - FRONT, WIDE (09) - CHASSIS/ATTACHMENTS
21
20
21
21a
7
21
22
10
21a
15a
12
21a
21
25
21a
21
21a
21a
21
6
21
21a
21
16
4
21
21
21a
21
21a
21
18
21
14
21a
9
21a
19
3
15
21
21a
27
11
21
21a
25
21a
21a
21a
21
17
21a
23
21a
21a
21
21
1
21a
8
21
21a
13
21a
21
21
5
21a
21a
21a
4
2
21a
26
21a
3
10
5
21a
21

Артикул

Название

Примечание

Количество

1

122212A1

FENDER

600 mm, Wide

2шт.

2

244031A3

SUPPORT ASSY.

Right Hand, Shown

1шт.

2

244030A3

SUPPORT ASSY.

Left Hand

1шт.

3

612-6

CARRIAGE BOLT,M8 x 30mm, Class 4.6

12шт.

4

1340559C2

SQ HOLE WASHER,8.71mm ID x 63.5mm OD x 4.76mm Thk

2-1/2

12шт.

5

832-10408

NUT,M8 x 1.25, Cl 8.8

12шт.

6

257560A4

SUPPORT

, Serial Range: -JAZ129994

2шт.

6

87427813

SUPPORT

, Start Serial: JAZ129994

2шт.

7

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

4шт.

8

825-51416

FLANGE NUT,Flg, M16, Serr

4шт.

9

226690A2

RUBBER BUMPER

2шт.

10

825-2412

FLANGE NUT,M12 x 1.75, Flg, Cl 8

16шт.

11

426550A1

SUPPORT

, Serial Range: -JAZ129994

2шт.

11

87530576

SUPPORT

, Start Serial: JAZ129994

2шт.

12

627-16040

BOLT,Hex, M16 x 2 x 40mm, Cl 10.9, Full Thd

8шт.

13

439-5860

HEADED PIN,1/2" x 3 3/4"

1/2 x 3-3/4, Serial Range: -JAZ129994

2шт.

14

432-1216

COTTER PIN,3/16" x 1"

, Serial Range: -JAZ129994

2шт.

15

253850A1

BUMPER

Right Hand, Shown, If Used

1шт.

15

255685A1

BUMPER

Left Hand, If Used

1шт.

15a

84127470

PAD

Fender Stop, If Used

1шт.

16

565-111

SCREW,M20 x 40mm, Cl 8.8

If Used

2шт.

17

555-6

BOLT,Hvy Hex, M12 x 25mm, Cl 8.8

If Used

2шт.

18

827-20100

BOLT,Hex, M20 x 2.5 x 100mm, Cl 10.9

, Start Serial: JAZ129994

2шт.

19

87319913

BAR

, Start Serial: JAZ129994

2шт.

20

832-10420

NUT,M20 x 2.5, Cl 8

, Start Serial: JAZ129994

2шт.

21

301437A

KIT

Inc. 1 - 16, Serial Range: -JAZ129994

1шт.

Order From Machinery Price List

1шт.

21a

719687016

DIA KIT, ADD PROD

Inc. 1 - 12, 15 - 20, 22, 23, Start Serial: JAZ129994

1шт.

Order From Machinery Price List

1шт.

22

895-25008

WASHER,9mm ID x 24mm OD x 2mm Thk

12шт.

23

612-7

CARRIAGE BOLT,M8 x 40mm, Class 4.6

4шт.

24

120080

BOLT,Hex, M12 x 45, 8.8

If Used

2шт.

25

87036419

SPACER,26.64mm ID x 33.4mm OD x 19.05mm L

If Used

6шт.

26

9847023

BOLT,Hex, M20 x 2.5 x 50mm, Cl 8.8, Full Thd

If Used

4шт.

27

495-21050

WASHER,7/16"

If Used

2шт.

Выбрано товаров: 35
