Запчасти Case IH MX230 (09-01) - FRONT FRAME (09) - CHASSIS/ATTACHMENTS

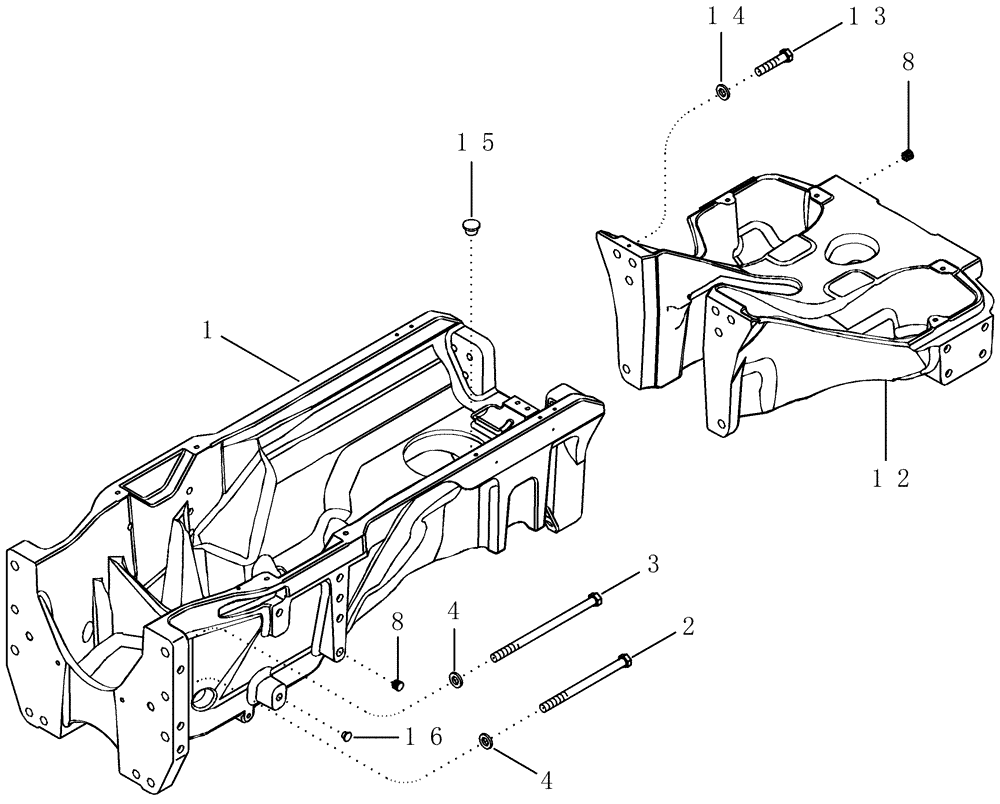

Схема запчастей Case IH MX230 - (09-01) - FRONT FRAME (09) - CHASSIS/ATTACHMENTS
13
12
3
4
2
8
4
1
14
15
8
16

Артикул

Название

Примечание

Количество

1

87686588

FRAME,Front

1шт.

2

253636A1

BOLT

M20 x 275; 10,9

4шт.

3

249541A1

BOLT

M20 x 340; 10,9

6шт.

4

396-31081

WASHER,20.63mm ID x 38.1mm OD x 5.56mm Thk

10шт.

8

305138A1

PLUG

30шт.

12

429830A1

FRAME

Extension

1шт.

13

258504A1

BOLT

M20 x 90; 10,9

8шт.

14

396-31081

WASHER,20.63mm ID x 38.1mm OD x 5.56mm Thk

8шт.

15

339158A1

PLUG

2шт.

16

128209A1

PLUG

2шт.

17

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

(Not Shown)

1шт.

18

353-401

PLUG,Dome, .312" hole, Nylon

(Not Shown)

5шт.

See Figure 09-33

1шт.

Выбрано товаров: 13
