Запчасти Case IH MX210 (04-39) - ISO 11783 HARNESS AND MONITOR (04) - ELECTRICAL SYSTEMS

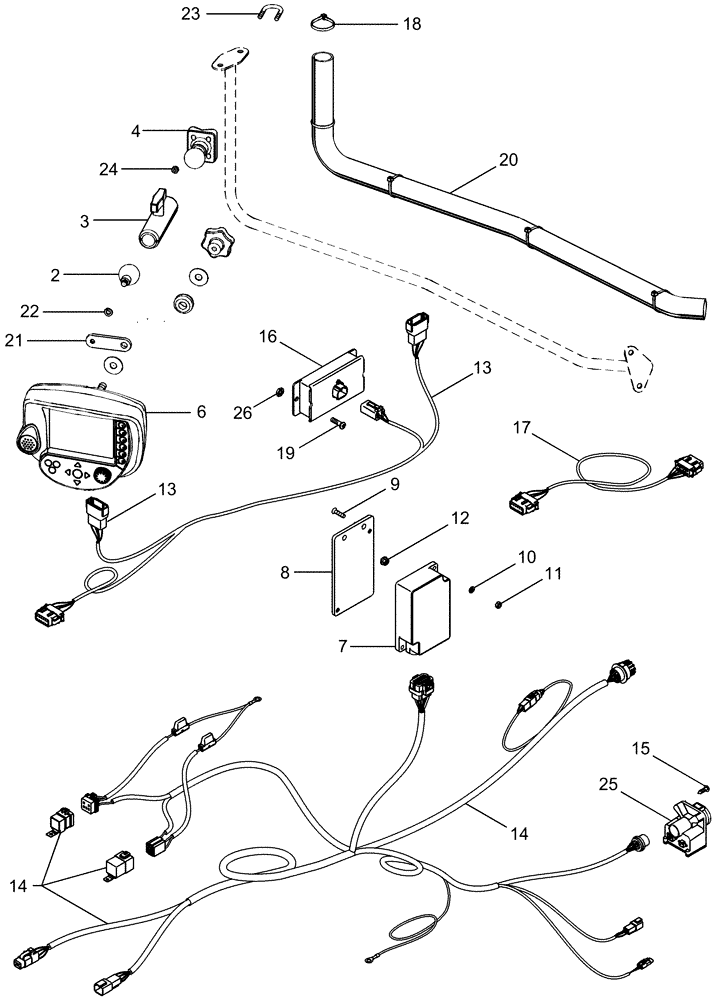

Схема запчастей Case IH MX210 - (04-39) - ISO 11783 HARNESS AND MONITOR (04) - ELECTRICAL SYSTEMS
22
17
13
16
14
20
4
25
21
12
11
6
19
9
3
15
8
2
18
14
26
23
24
13
10
7

Артикул

Название

Примечание

Количество

87433368

HOLDER

Assembly, Monitor Inc. 2 - 4

1шт.

2

87432348

RAM BOTTOM

1шт.

3

408863A1

RAM BOTTOM

1шт.

4

408865A1

RAM FOOT

1шт.

6

87447844

CONTROL MONITOR

With Software

1шт.

7

416591A1

MODULE

Without Software

1шт.

8

87406980

PLATE

Mounting

1шт.

9

843-2625

SCREW,Phillips Drive, Flat HD, M6 x 25mm, Cl 4.8

M6 x 25

2шт.

10

892-11006

LOCK WASHER,M6

2шт.

11

829-1406

NUT,Hex, M6 x 1, Cl 10.9

2шт.

12

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

2шт.

13

87418143

HARNESS

Inside Cab

1шт.

14

87419306

HARNESS

Outside Cab

1шт.

15

780-14625

SELF-TAP SCREW,Hex Hd, M6.3 x 25

4шт.

16

284638A2

ELEC CONNECTOR,4 Pin

Active Terminator

1шт.

17

87435691

HARNESS

Monitor Jumper

1шт.

18

L11541

CABLE TIE,203.2mm L, Nylon

CABLE STRAP

5шт.

19

760-14416

SELF-TAP SCREW,Pan Hd, M4.8 x 16

M4,8 x 16

2шт.

20

87435704

CONDUIT

1шт.

21

87313872

BRACKET

1шт.

22

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

23

86632541

U-BOLT,1/4” - 20, 1.75” L x 1” W

2шт.

24

425-104

NUT,1/4"-20, Cl 5

4шт.

25

87418273

ELEC CONNECTOR

1шт.

26

829-4408

NUT,Thin, M8 x 1.25, Cl 05

2шт.

27

87437728

WIRE HARNESS

VT Jumper (Not Shown)

1шт.

With Accuguide

1шт.

See Figure 04-43

1шт.

28

338054A1

FUSE,20A, Maxival, Yellow

1шт.

29

5173264

FUSE,30A, Maxi, Green

1шт.
