Запчасти Case IH MX210 (09-43) - AIR CONDITIONING - CONDENSER (09) - CHASSIS/ATTACHMENTS

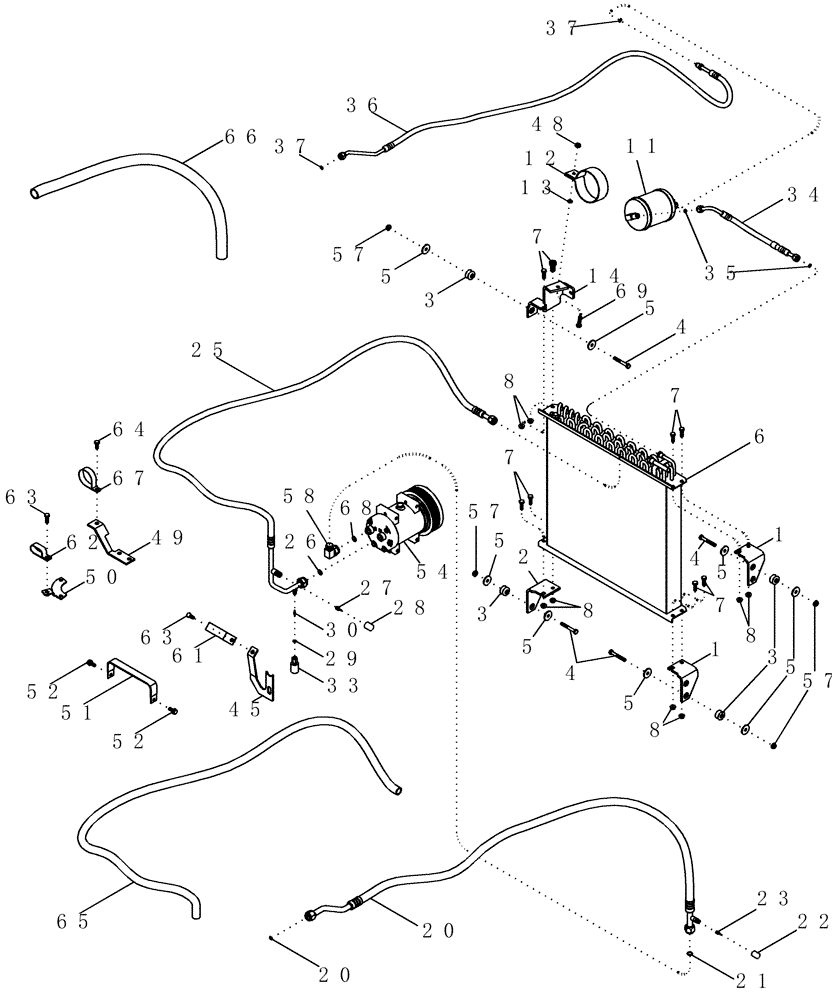

Схема запчастей Case IH MX210 - (09-43) - AIR CONDITIONING - CONDENSER (09) - CHASSIS/ATTACHMENTS
20
36
3
13
48
45
68
35
30
20
54
5
1
5
8
7
8
61
26
22
57
63
34
6
4
5
37
5
8
66
58
27
23
5
62
7
69
4
64
8
1
14
4
5
28
67
12
57
52
3
7
21
7
51
25
52
49
63
65
50
37
5
11
29
2
3
33
57

Артикул

Название

Примечание

Количество

1

409965A1

BRACKET

Right Hand

2шт.

2

409966A1

BRACKET

Left Hand

1шт.

3

434177A1

ISOLATOR

4шт.

4

814-8060

BOLT,Hex, M8 x 1.25 x 60mm, Cl 8.8

4шт.

5

495-81120

WASHER,.344" x 1 1/4" x .120"

11/32 x 1-1/4 x 7/64

8шт.

6

246841A2

CONDENSER

1шт.

7

844-8025

BOLT,Hvy Hex, M8 x 25mm, Cl 8.8

8шт.

8

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

8шт.

11

1990758C2

RECEIVER-DRYER

1шт.

12

250965A1

CLAMP,102mm

1шт.

13

829-4408

NUT,Thin, M8 x 1.25, Cl 05

1шт.

14

428484A1

BRACKET

1шт.

20

417845A2

A/C HOSE

Inc. 21 - 23, Serial Range: -JAZ135241

1шт.

20

87437922

HOSE ASSY.

Inc. 21, Start Serial: JAZ135241

1шт.

21

128485A1

O-RING,1.78mm Thk x 14mm ID, 70 Duro

9/16 ID x 1/16

2шт.

22

414081A1

CAP,M8 x 1 x 17.3mm OD x 21.1mm L

1шт.

23

414083A1

VALVE

1шт.

25

446670A1

HOSE

Inc. 26 - 30

1шт.

26

128485A1

O-RING,1.78mm Thk x 14mm ID, 70 Duro

9/16 ID x 1/16

2шт.

27

414082A1

CORE

1шт.

28

414080A1

CAP,M10 x 0.75 x 22.35mm L, Black

1шт.

29

128483A1

O-RING,1.78mm Thk x 7.65mm ID, 70 Duro

5/16 ID x 1/16

1шт.

30

1250594C2

CORE

1шт.

31

128484A1

O-RING,0.07" Thk x 0.426" ID, -13, Cl 5, 70 Duro

7/16 ID x 1/16

1шт.

33

284273A2

SWITCH, A/C HIGH PRE

High Pressure A/C

1шт.

34

192929A2

HOSE

Inc. 35

1шт.

35

128483A1

O-RING,1.78mm Thk x 7.65mm ID, 70 Duro

5/16 ID x 1/16

2шт.

36

242323A4

HOSE

Inc. 37

1шт.

37

128483A1

O-RING,1.78mm Thk x 7.65mm ID, 70 Duro

5/16 ID x 1/16

2шт.

45

414241A1

BRACKET

, Serial Range: -JAZ132841

1шт.

45

87437273

BRACKET

, Start Serial: JAZ132841

1шт.

48

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

1шт.

49

414267A2

BRACKET

1шт.

50

414262A1

BRACKET

1шт.

51

408735A1

GUIDE

1шт.

52

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

2шт.

54

317008A3

AIRCOND. COMPRESSOR

1шт.

See Figure 09-42

1шт.

See Figure 09-42

1шт.

54

86993463R

REMAN-A/C COMPRESSOR

Inc.- 4 Cross Bolt Mounting Lugs, w/6 In. OD Pulley For 8 Rib Poly-V Belt

1шт.

54

86993463C

CORE-A/C COMPRESSOR

Return Number

1шт.

57

825-5148

SERRATED NUT,M8, Flg Ser

4шт.

58

429210A1

ELBOW

1шт.

59

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

8шт.

60

825-5148

SERRATED NUT,M8, Flg Ser

8шт.

61

1301387C1

CLIP

3шт.

62

470375C1

CLAMP,1", Insul, 3/8" Bolt

1шт.

63

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

2шт.

64

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

2шт.

65

87403388

CONDUIT

1шт.

66

87403389

CONDUIT

1шт.

67

515-23571

CLAMP,2 1/4", Insul, 3/8" Bolt

1шт.

68

128485A1

O-RING,1.78mm Thk x 14mm ID, 70 Duro

1шт.

69

614-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

1шт.

70

320344A1

V-BELT,12.70 mm W x 1143.00 mm L

(If Required), Not Shown

1шт.

MX255, MX285

1шт.

Выбрано товаров: 56
