Запчасти Case IH MX210 (07-01) - BRAKES - PEDAL BRAKE (07) - BRAKES

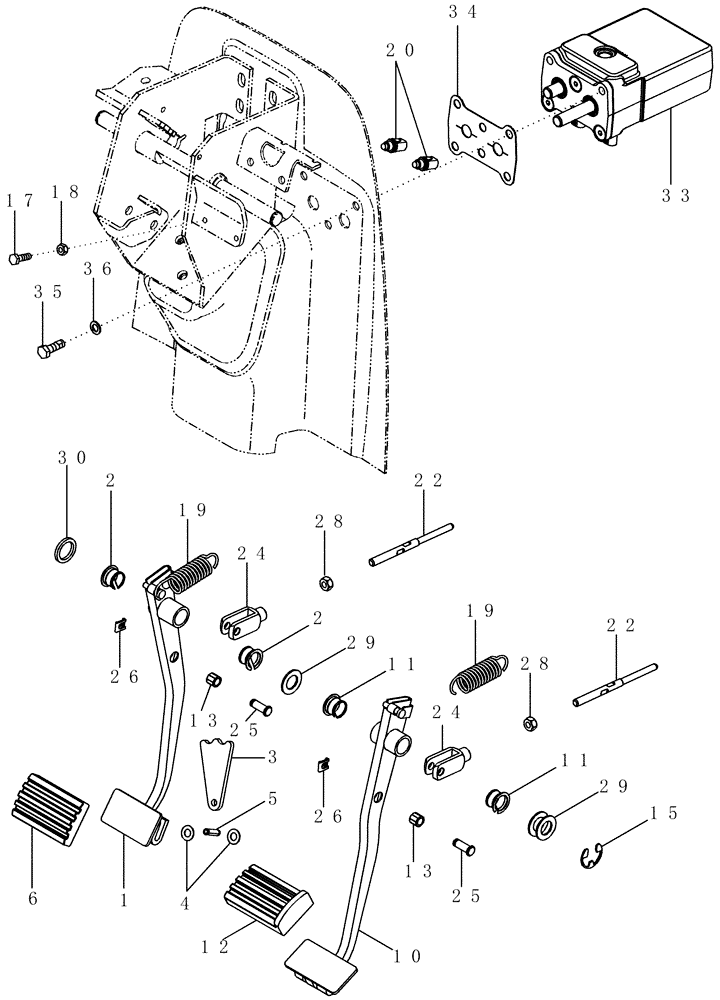

Схема запчастей Case IH MX210 - (07-01) - BRAKES - PEDAL BRAKE (07) - BRAKES
35
33
24
15
30
25
22
12
17
5
19
28
4
10
3
2
29
26
22
18
29
13
26
28
19
11
34
36
25
24
6
13
20
2
11
1

Артикул

Название

Примечание

Количество

1

400859A3

PEDAL ASSY.

Left Hand, Inc. 2 - 7

1шт.

2

1990753C1

PLASTIC RING

2шт.

3

188419A1

ARM

1шт.

4

906045R1

BELLEVILLE WASHER,M10 Bolt Size x 20.5mm OD x 0.8mm Thk

10,2 x 20 x 0,8 mm

2шт.

5

87584294

PIN

1шт.

6

1999381C1

RUBBER PAD

1шт.

7

298715A1

BUSHING,10mm ID x 15mm OD x 13mm L

1шт.

10

400862A3

PEDAL ASSY.

Right Hand, Inc. 11 - 13

1шт.

11

1990753C1

PLASTIC RING

2шт.

12

1999382C1

RUBBER PAD

1шт.

13

298715A1

BUSHING,10mm ID x 15mm OD x 13mm L

1шт.

15

800-3120

CIRCLIP,M20

1шт.

17

614-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

2шт.

18

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

19

236504A2

SPRING

2шт.

20

279265A2

SWITCH

Plunger N/C Brake

2шт.

22

400865A1

ROD

2шт.

24

236323A1

CLEVIS

2шт.

25

192869A1

CLEVIS PIN

2шт.

26

193182A1

CLIP

2шт.

28

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

29

T102217

WASHER,20.1mm ID x 35mm OD x 2mm Thk

1шт.

30

258242A1

WASHER,26mm ID x 35mm OD x 4mm Thk

1шт.

33

87731065

BRAKE VALVE

Brake

1шт.

See Figure 07-05

1шт.

34

407142A1

GASKET

1шт.

35

806-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9

M10 x 30; 10.9

3шт.

36

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

3шт.

Выбрано товаров: 28
