(05-49) - STEERING CYLINDER ASSEMBLY - MFD, 10 BOLT HUB, ASN

Запчасти Case IH MX210 (05-49) - STEERING CYLINDER ASSEMBLY - MFD, 10 BOLT HUB, ASN (05) - STEERING

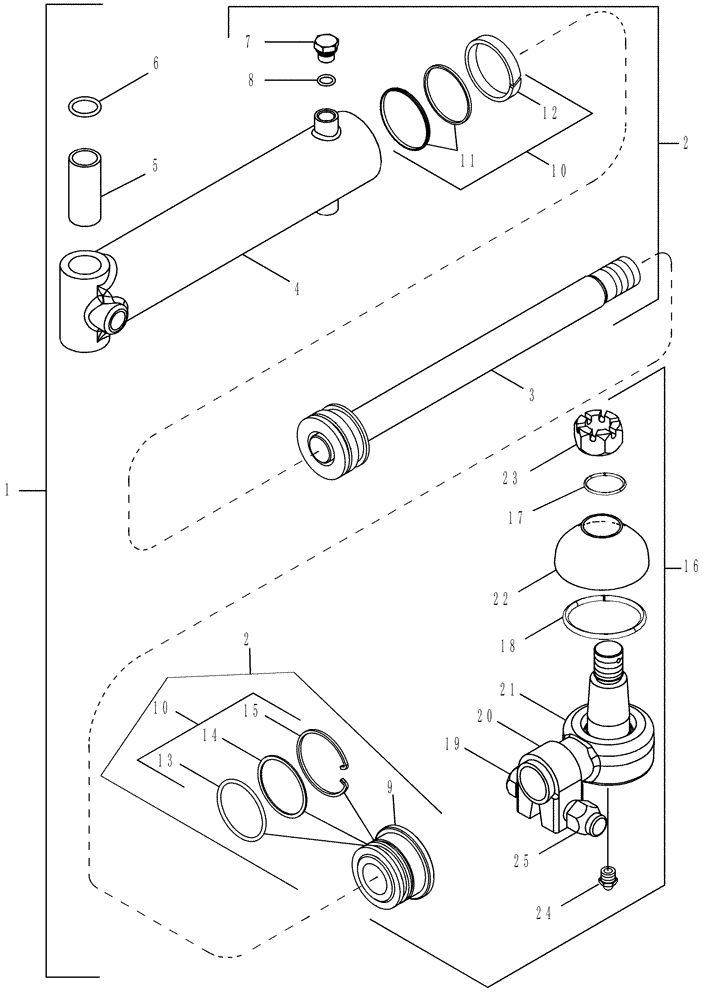

Схема запчастей Case IH MX210 - (05-49) - STEERING CYLINDER ASSEMBLY - MFD, 10 BOLT HUB, ASN (05) - STEERING
12
10
11
8
1
2
9
5
20
3
13
22
17
23
10
16
21
6
15
24
4
18
25
19
14
7
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87455636

CYLINDER ASSY.

Left Hand, Inc. 2 - 25

1шт.

1

87455637

CYLINDER ASSY.

Right Hand, Inc. 2 - 25

1шт.

2

87455638

CYLINDER ASSY.,Double Acting, 57.15mm Rod

Kit, Left Hand, Inc. 3 - 15

1шт.

2

87455639

CYLINDER ASSY.,Double Acting, 57.15mm Rod

Kit, Right Hand, Inc. 3 - 15

1шт.

3

87455642

PISTON ROD

1шт.

4

NSS

NOT SOLD SEPARAT

Tube

1шт.

5

314450A2

BUSHING

1шт.

6

238-5212

O-RING,0.139" Thk x 0.859" ID, -212, Cl 5, 75 Duro

2шт.

7

220064A1

PLUG,M14 x 1.5, ORB

Incl. 8

1шт.

8

637-63113

O-RING,2.2mm Thk x 11.3mm ID, Cl 6

1шт.

9

87455643

CYLINDER END CAP

1шт.

10

87455641

SEAL KIT

Inc. 11 - 15

1шт.

11

NSS

NOT SOLD SEPARAT

Seal

1шт.

12

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

13

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

14

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Retaining

1шт.

16

87455628

BALL JOINT

Inc. 17- 25

1шт.

17

87455652

SNAP RING

Small

1шт.

18

87455667

SNAP RING

Large

1шт.

19

87455665

BOLT

1шт.

20

87455773

CLAMP

1шт.

21

NSS

NOT SOLD SEPARAT

Ball Joint

1шт.

22

87455664

BOOT

1шт.

23

87455662

NUT

1шт.

24

87455654

FITTING

1шт.

25

87455666

NUT

1шт.
