(05-05) - STEERING CYLINDER ASSEMBLY - 2 WHEEL DRIVE

Запчасти Case IH MX210 (05-05) - STEERING CYLINDER ASSEMBLY - 2 WHEEL DRIVE (05) - STEERING

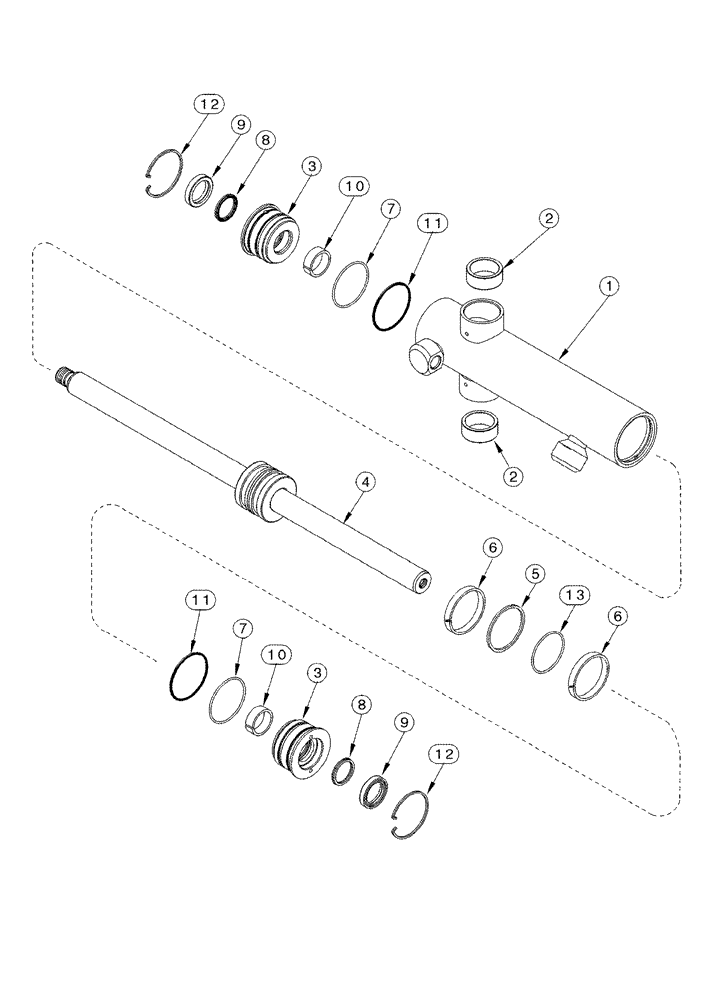

Схема запчастей Case IH MX210 - (05-05) - STEERING CYLINDER ASSEMBLY - 2 WHEEL DRIVE (05) - STEERING
1
8
9
3
2
10
11
7
12
13
11
12
5
7
6
8
4
6
10
2
9
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

241936A2

STEERING CYLINDER,Double Acting, 31.75mm Rod, 246.38mm Stroke

Inc. 1 - 13

1шт.

1

242063A2

BARREL

Incl. 2

1шт.

2

1255304C2

BUSHING,38.2mm ID x 47.69mm OD x 19mm L

2шт.

3

243089A1

CYLINDER END CAP

2шт.

4

243090A1

PISTON ROD

1шт.

80448C3

SEAL KIT

Inc. 5 - 13

1шт.

5

NSS

NOT SOLD SEPARAT

Seal

1шт.

6

NSS

NOT SOLD SEPARAT

Ring

2шт.

7

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

8

NSS

NOT SOLD SEPARAT

Seal

2шт.

9

NSS

NOT SOLD SEPARAT

Wiper

2шт.

10

NSS

NOT SOLD SEPARAT

Bearing, Gland

2шт.

11

NSS

NOT SOLD SEPARAT

O-Ring

2шт.

12

NSS

NOT SOLD SEPARAT

Ring, Retaining

2шт.

13

NSS

NOT SOLD SEPARAT

O-Ring

1шт.
