Запчасти Case IH MX200 (09-10) - FAN SHIELDS (09) - CHASSIS/ATTACHMENTS

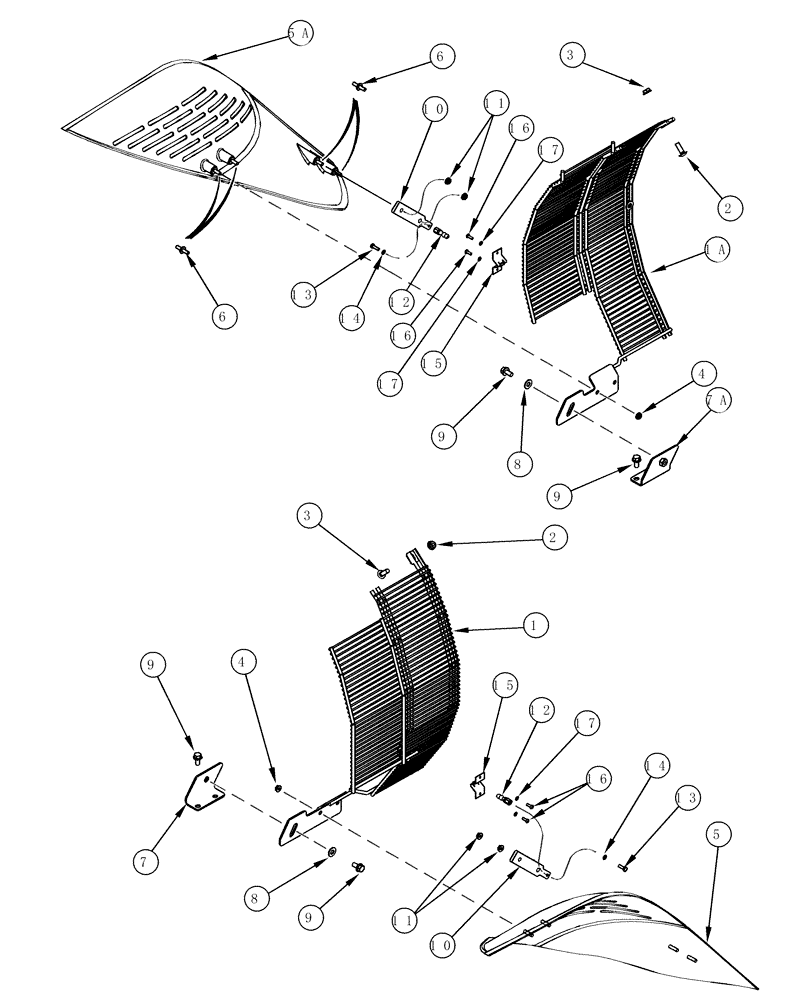

Схема запчастей Case IH MX200 - (09-10) - FAN SHIELDS (09) - CHASSIS/ATTACHMENTS
6
9
1a
17
1
7a
4
14
16
7
17
16
9
5
12
8
11
17
10
16
9
9
13
2
15
6
3
10
11
4
12
13
3
5a
8
14
2
15

Артикул

Название

Примечание

Количество

1

307395A2

BAFFLE

Right Hand

1шт.

1b

307396A2

BAFFLE

Left Hand

1шт.

2

307128A1

WHEEL BOLT

4шт.

3

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

4шт.

4

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

4шт.

5

258610A3

PANEL ASSY.

Right Hand, Inc. 6

1шт.

5b

258608A3

PANEL ASSY.

Left Hand, Inc. 6

1шт.

6

259391A2

STUD

4шт.

7

305740A1

SUPPORT

Right Hand

1шт.

7b

305741A1

SUPPORT

Left Hand

1шт.

9

555-1

BOLT,Hvy Hex, M8 x 16mm, Cl 8.8

6шт.

10

258248A2

LARGE PLATE

PLATE, LARGE

2шт.

11

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

4шт.

12

1348465C1

BALL STUD,#10 - 32

2шт.

13

463-61010

SCREW,Hex, #10 - 32 x 5/8"

2шт.

14

493-21020

LOCK WASHER,Int Tooth, #10

(3/16")

2шт.

15

1968039C3

FASTENER

2шт.

16

260-5448

SELF-TAP SCREW,Cross Pan Hd, #8 x 1/2"

2шт.

17

495-21019

WASHER,#8

2шт.

8

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

Выбрано товаров: 20
