(90.151.AH[02]) - VAR - 330021 + STD* - COMMAND ARM FOR EDC WITH RADAR - BREAKDOWN

Запчасти Case IH MAXXUM 140 (90.151.AH[02]) - VAR - 330021 + STD* - COMMAND ARM FOR EDC WITH RADAR - BREAKDOWN (90) - PLATFORM, CAB, BODYWORK AND DECALS

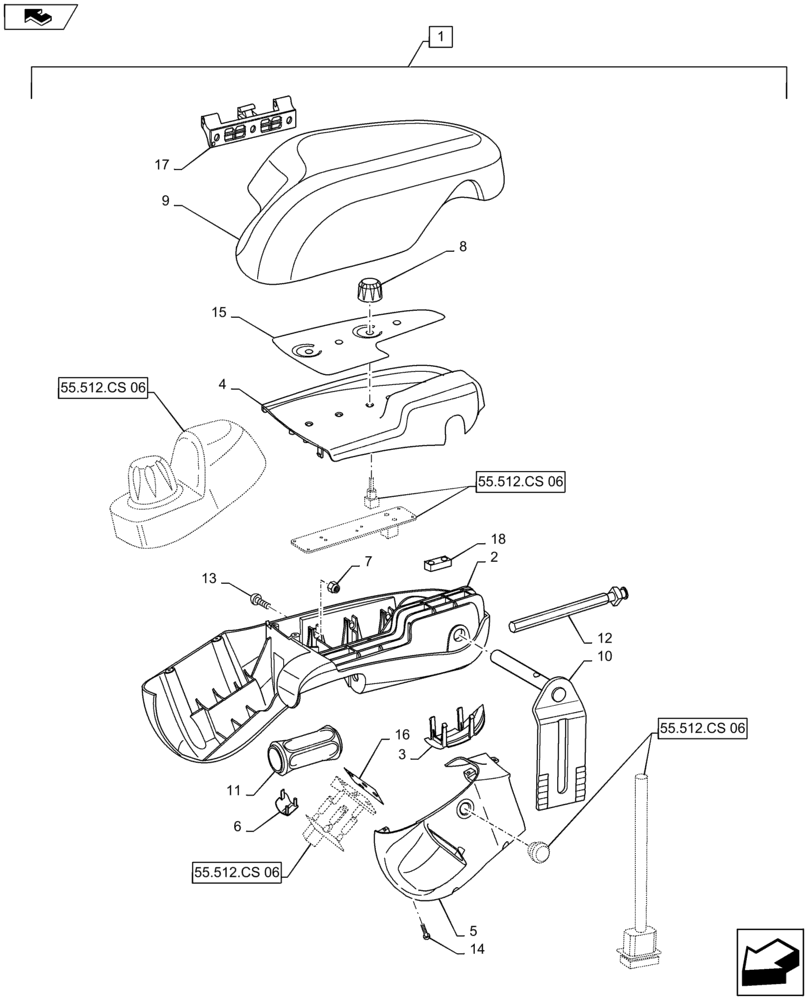

Схема запчастей Case IH MAXXUM 140 - (90.151.AH[02]) - VAR - 330021 + STD* - COMMAND ARM FOR EDC WITH RADAR - BREAKDOWN (90) - PLATFORM, CAB, BODYWORK AND DECALS
15
17
55.512.cs 06
12
13
5
2
10
3
4
16
55.512.cs 06
home
9
11
18
55.512.cs 06
7
6
55.512.cs 06
1
14
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87398441

ARMREST ASSY.

Incl 2 - 18 and Parts Shown to Link on Art

1шт.

2

82037926

BODY

1шт.

3

82037942

COVER

1шт.

4

82037927

CONSOLE

1шт.

5

82037928

CONSOLE

1шт.

6

82037941

COVER

1шт.

7

12574211

NUT,M6 x 1, Cl 8

3шт.

8

82012988

KNOB

4шт.

9

82032884

ARMREST

1шт.

10

82032890

BRACKET

1шт.

11

82032889

KNOB

Arm Adjust

1шт.

12

82032891

SHAFT

1шт.

13

81853129

SCREW,Pozidriv Pan Hd, M6 x 16mm, Cl 4.8, Full Thd

3шт.

14

82016959

SCREW,M3.5 x 12mm

16шт.

15

82032904

DECAL

1шт.

16

82032905

DECAL

1шт.

17

82037940

HINGE

1шт.

18

82037920

MAGNET

1шт.
