(90.124.AC[03]) - VAR - 330710 - SEAT WITH AIR SUSPENSION, BELT AND SWITCH - BREAKDOWN - END YR 02-OCT-2014

Запчасти Case IH MAXXUM 140 (90.124.AC[03]) - VAR - 330710 - SEAT WITH AIR SUSPENSION, BELT AND SWITCH - BREAKDOWN - END YR 02-OCT-2014 (90) - PLATFORM, CAB, BODYWORK AND DECALS

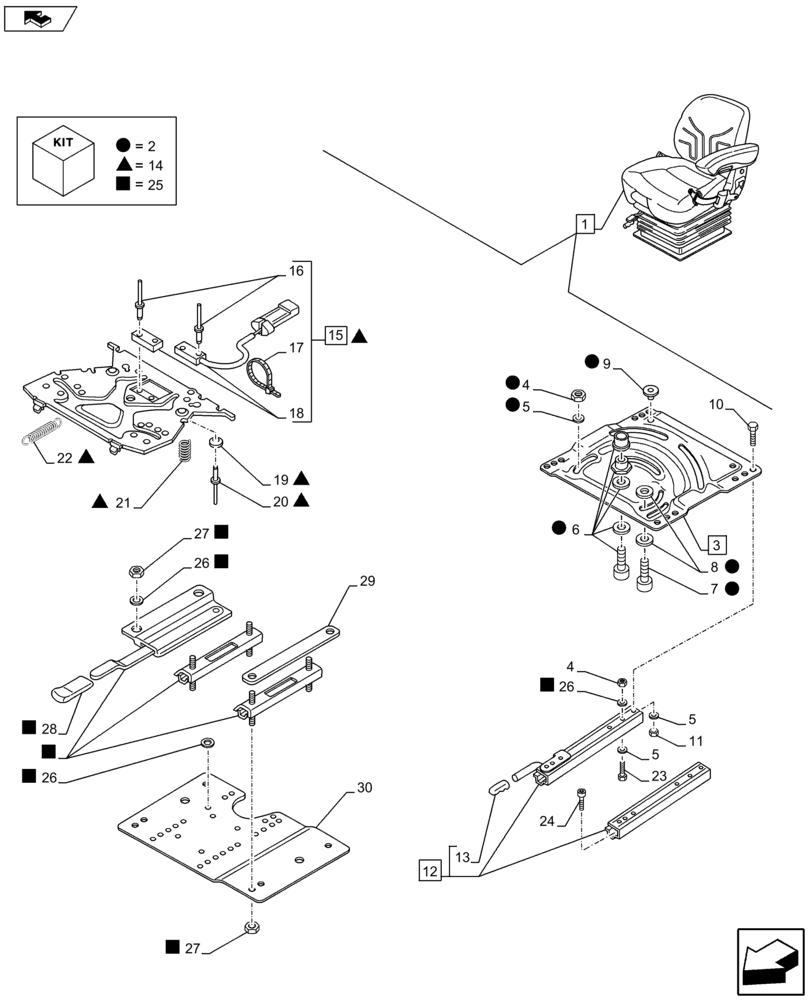

Схема запчастей Case IH MAXXUM 140 - (90.124.AC[03]) - VAR - 330710 - SEAT WITH AIR SUSPENSION, BELT AND SWITCH - BREAKDOWN - END YR 02-OCT-2014 (90) - PLATFORM, CAB, BODYWORK AND DECALS
25
17
5
2
5
12
29
18
15
23
7
22
13
14
14
3
8
14
25
25
26
10
home
25
25
2
1
2
4
27
25
4
2
14
27
26
14
14
2
25
28
14
2
9
19
26
6
30
20
16
5
21
25
11
25
24
2
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84122191

DRIVER SEAT

1шт.

2

1-34-751-712

SET OF PARTS

ASSY, Incl 4 (Qty 4), 5 (Qty 4), 6 - 9

1шт.

3

82034966

PAN

ASSY, Incl 2

1шт.

4

82034880

NUT,M8

8шт.

5

82034881

WASHER,8.4mm ID

6шт.

6

1-34-751-945

SUPPORT

1шт.

7

84145498

BOLT

4шт.

8

82034866

WASHER

8шт.

9

82034862

DISC

2шт.

10

82034882

SCREW,M8 x 16mm

4шт.

11

47124497

NUT,M8

4шт.

12

87331929

SET OF PARTS

ASSY, Incl in 13

1шт.

13

9971715

HANDLE

1шт.

14

82034999

SWITCH ASSY

Incl 15, 19 - 22

1шт.

15

82035000

SWITCH ASSY

Incl 15, 16 - 18

1шт.

16

47124506

POP RIVET

4шт.

17

87567529

CABLE TIE,200mm L

2шт.

18

NSS

NOT SOLD SEPARAT

SWITCH, Incl in 15

1шт.

19

81826865

BUMPER

2шт.

20

82034886

RIVET

2шт.

21

82034924

SPRING

3шт.

22

345780A1

SPRING

1шт.

23

82034893

SCREW,M8 x 1.25 x 1.25mm

4шт.

24

84171408

SCREW

4шт.

25

82034927

ISOLATOR

ASSY, Incl 26 - 28

1шт.

26

9960692

WASHER

3шт.

27

82034883

NUT,CL 8.8

8шт.

28

82034956

HANDLE

1шт.

29

82034938

SECURING STRAP

1шт.

30

87331946

PLATFORM

1шт.
