Запчасти Case IH MAXXUM 135 (50.200.AK[04A]) - VAR - 390643, 758482 - AIR CONDITIONING, CONDENSER, LINE - BEGIN YR 01-FEB-2016 (50) - CAB CLIMATE CONTROL

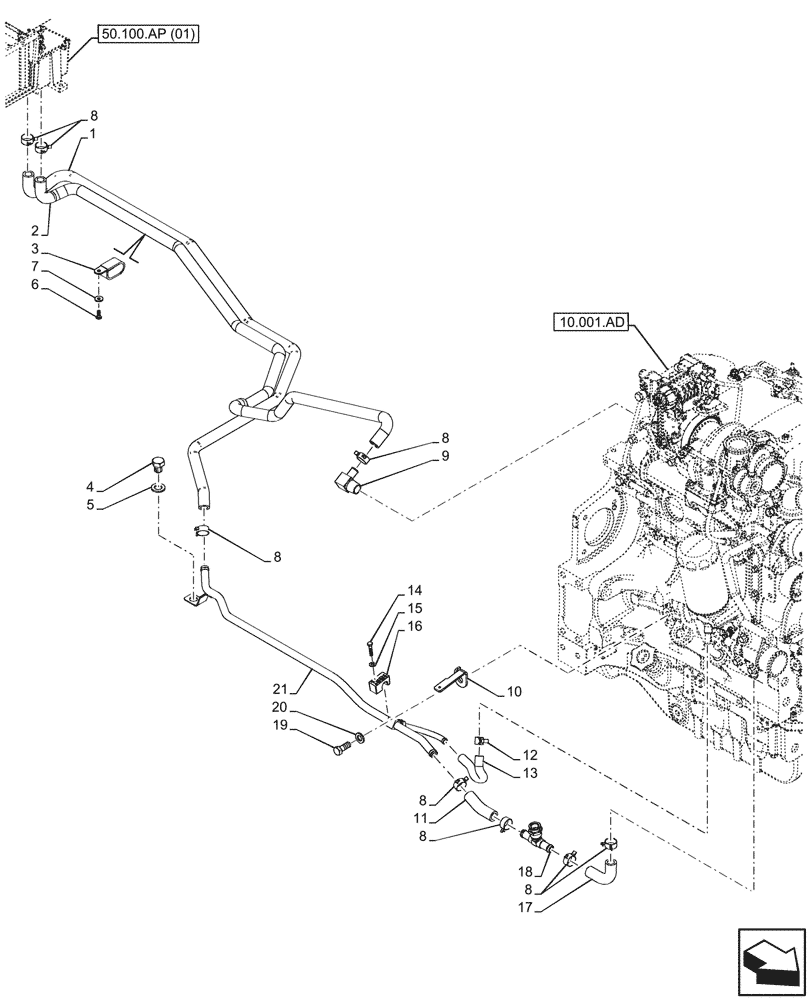

Схема запчастей Case IH MAXXUM 135 - (50.200.AK[04A]) - VAR - 390643, 758482 - AIR CONDITIONING, CONDENSER, LINE - BEGIN YR 01-FEB-2016 (50) - CAB CLIMATE CONTROL
10.001.ad
18
16
1
2
15
8
13
19
6
5
4
8
20
10
21
9
8
17
12
8
11
3
8
7
8
14
50.100.ap (01)

Артикул

Название

Примечание

Количество

1

47842264

HOSE

Heater, Return

1шт.

2

47842265

HEATER HOSE

Heater, Return

1шт.

3

82023568

CLAMP,2 Hoses

1шт.

4

15859421

BOLT,Hex, M16 x 20mm, Cl 8.8, Full Thd

1шт.

5

86511326

WASHER,17mm ID x 30mm OD x 3mm Thk

1шт.

6

81853129

SCREW,Pozidriv Pan Hd, M6 x 16mm, Cl 4.8, Full Thd

1шт.

7

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

1шт.

8

82019905

HOSE CLAMP,22 - 26mm X 12mm

8шт.

9

87302771

ADAPTER

1шт.

10

47618765

BRACKET

1шт.

11

47551332

HOSE

Heater, Return

1шт.

12

87443510

HOSE CLAMP,18.4mm Static ID x 15mm W

1шт.

13

47793800

TUBE

Heater, Return

1шт.

14

43117

SCREW,Hex, M6 x 1.0 x 30mm, Cl 8.8

1шт.

15

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

1шт.

16

87326640

CLAMP,16mm ID

1шт.

17

47620065

ELBOW UNION

1шт.

18

84283392

UNION TEE

1шт.

19

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

1шт.

20

86625255

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

1шт.

21

47793771

PIPE

Heater, 4 Cyl

1шт.

Выбрано товаров: 21
