Запчасти Case IH MAXXUM 120 (1.93.3/ L[03]) - DELUXE AIR SUSPENSION SEAT WITH HEATED CUSHIONS, OPS AND BELT - BREAKDOWN - W/CAB - D5518 (VAR.330709) (10) - OPERATORS PLATFORM/CAB

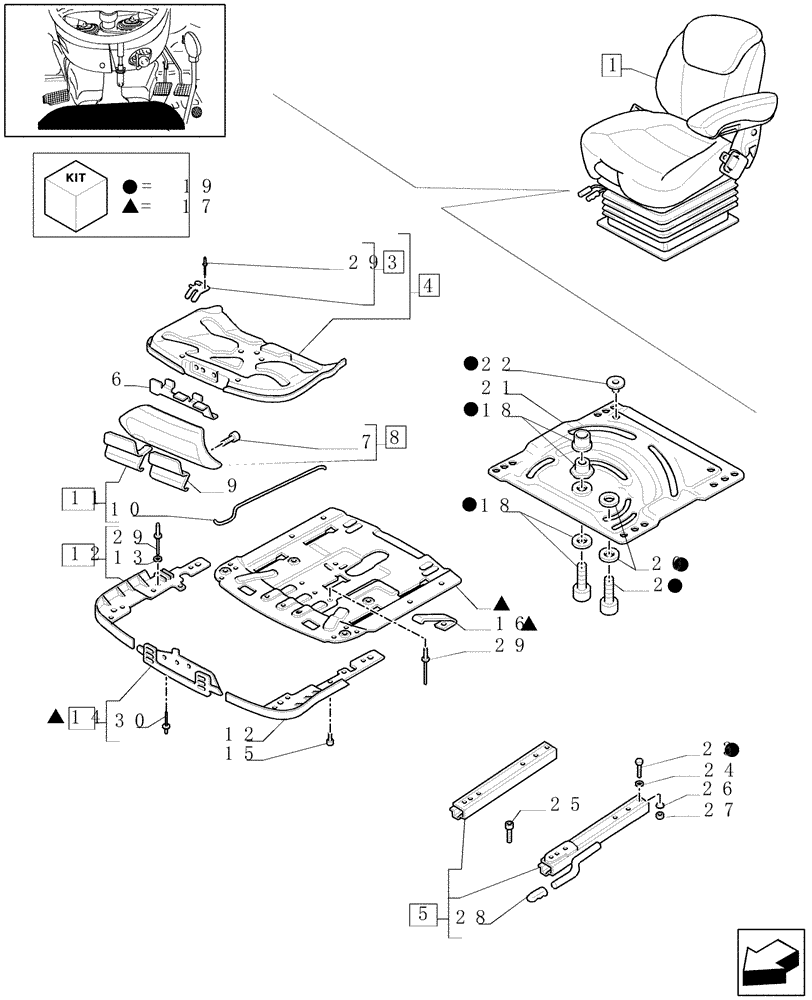

Схема запчастей Case IH MAXXUM 120 - (1.93.3/ L[03]) - DELUXE AIR SUSPENSION SEAT WITH HEATED CUSHIONS, OPS AND BELT - BREAKDOWN - W/CAB - D5518 (VAR.330709) (10) - OPERATORS PLATFORM/CAB
3
8
2
25
5
3
2
26
28
11
21
20
27
23
2
15
3
29
2
12
18
4
30
2
18
1
12
2
29
29
22
10
16
3
7
24
6
2
14
13
9
2

Артикул

Название

Примечание

Количество

1

87572570

SEAT

Assy

1шт.

2

84145498

BOLT

M8 x 19

4шт.

3

1-34-751-739

FIXING PLATE

1шт.

4

345757A1

PLATE

1шт.

5

84145500

RAIL ASSY.

1шт.

6

1-34-751-740

LEVER

1шт.

7

85819815

SCREW,M5 x 16mm

M5 x 16

2шт.

8

82034961

COVER

1шт.

9

82034943

HANDLE

1шт.

10

345779A1

ROD

1шт.

11

82034962

HANDLE

1шт.

12

1-34-751-727

COVER

1шт.

13

82034891

WASHER

D=4

2шт.

14

1-34-751-728

COVER

1шт.

15

82034901

SCREW,M8 x 1.25 x 1.25mm

M8

1шт.

16

345736A1

SPRING

1шт.

17

82034948

PLATE

1шт.

18

1-34-751-945

SUPPORT

1шт.

19

1-34-751-712

SET OF PARTS

1шт.

20

82034866

WASHER

D=13

8шт.

21

375067A1

SET OF PARTS

1шт.

22

82034862

DISC

2шт.

23

82034882

SCREW,M8 x 16mm

M8 x 16

4шт.

24

9960692

WASHER

D=8

4шт.

25

82034894

SCREW,M8 x 1.25 x 1.25mm

M8 x 16

4шт.

26

82034881

WASHER,8.4mm ID

2шт.

27

47124497

NUT,M8

M8

4шт.

28

9971715

HANDLE

1шт.

29

82034897

RIVET

M4 x 8

7шт.

30

47124483

LEVER

4шт.

Выбрано товаров: 30
