Запчасти Case IH MAXXUM 120 (33.224.AF[02]) - VAR - 332739 - PNEUMATIC TRAILER BRAKE - TANKS AND LINES (33) - BRAKES & CONTROLS

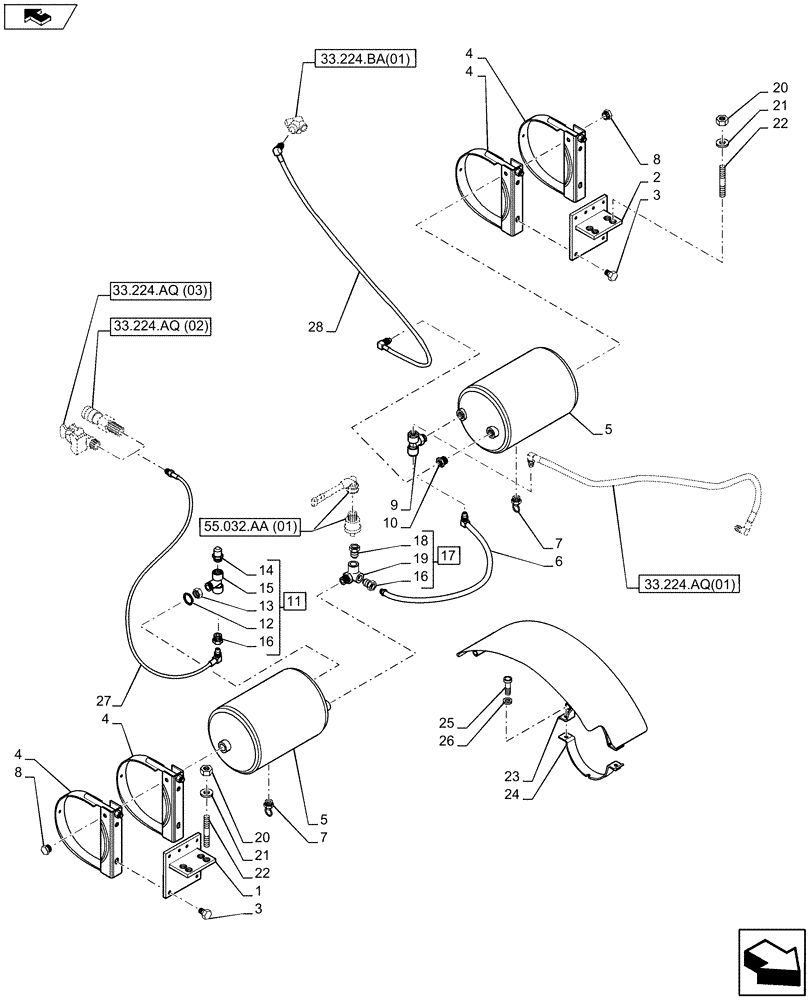

Схема запчастей Case IH MAXXUM 120 - (33.224.AF[02]) - VAR - 332739 - PNEUMATIC TRAILER BRAKE - TANKS AND LINES (33) - BRAKES & CONTROLS
14
27
13
16
33.224.ba(01)
4
15
12
23
4
33.224.aq (02)
25
55.032.aa (01)
28
19
4
8
1
5
11
33.224.aq(01)
8
7
26
33.224.aq (03)
7
6
2
21
9
22
17
21
5
16
3
24
18
3
4
10
20
22
20

Артикул

Название

Примечание

Количество

1

84545773

BRACKET

1шт.

2

84545775

BRACKET

1шт.

3

10979224

BOLT,Hex, M10 x 16mm, Cl 8.8, Full Thd

8шт.

4

82038451

COLLAR CLAMP,206mm ID

4шт.

5

82020479

AIR RESERVOIR

2шт.

6

47444791

TUBE

1шт.

7

82004266

DRAIN

2шт.

8

82014913

PLUG,M22 x 1.5 x 9mm L

2шт.

9

82038457

TEE

1шт.

10

82036156

FITTING,M22 x 1.5 x NG12

1шт.

11

47444789

ELBOW

ASSY, Incl 12 - 16

1шт.

12

82039003

O-RING

1шт.

13

82039004

LOCK NUT

1шт.

14

87345096

FITTING,M16 x 1.5 x M22 x 1.5

1шт.

15

82038888

HYD CONNECTOR

1шт.

16

82034157

ADAPTER

2шт.

17

47444790

ELBOW

ASSY, Incl 16, 18, 19

1шт.

18

87570885

ADAPTER

1шт.

19

NSS

NOT SOLD SEPARAT

Elbow, Incl in 17

1шт.

20

12164224

NUT,M18 x 1.5, Cl 10

8шт.

21

10520324

WASHER,18.4mm ID x 32mm OD x 4mm Thk

8шт.

22

11803824

STUD,M18 x 1.5 x 55mm L1 x 25mm L2, Cl 8.8

8шт.

23

84596204

GUARD

1шт.

24

82035811

CLAMP

1шт.

25

16043821

SCREW,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

2шт.

26

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

27

87337362

FLEXIBLE HOSE

Red, 1135mm

1шт.

28

87337365

TUBE,10 mm OD x 1150 mm L

Black

1шт.

Выбрано товаров: 28
