Запчасти Case IH MAXXUM 120 (10.216.AI[03]) - STD + VAR - 330142, 743670 - FUEL TANK & DEF TANK (10) - ENGINE

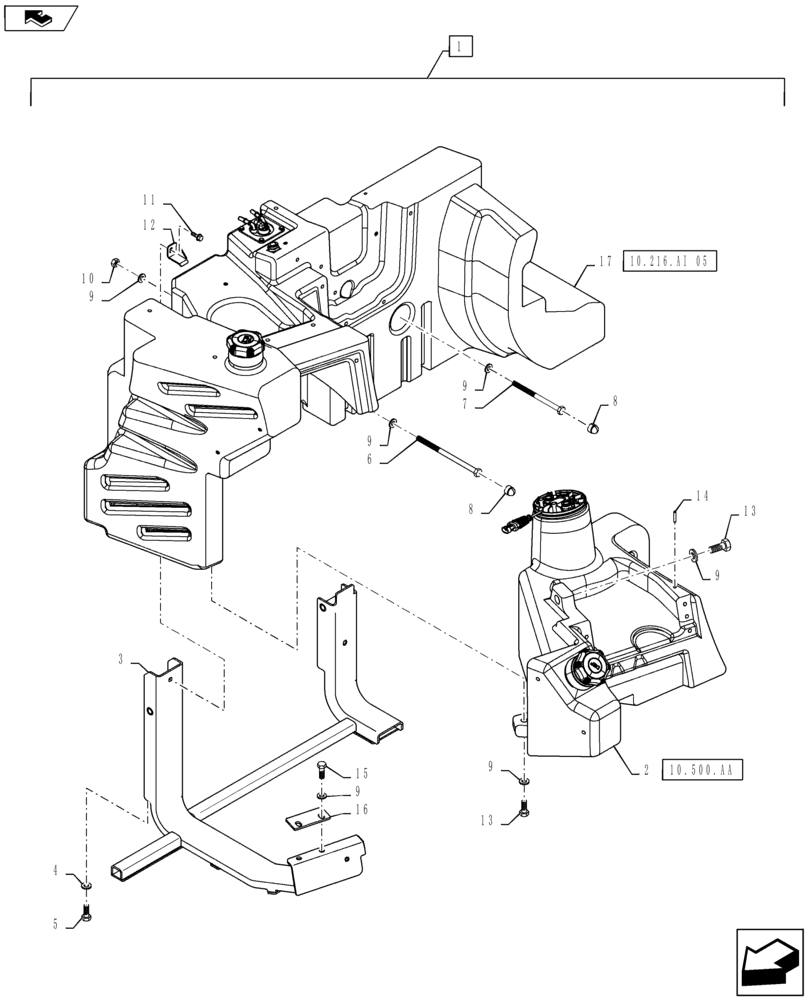

Схема запчастей Case IH MAXXUM 120 - (10.216.AI[03]) - STD + VAR - 330142, 743670 - FUEL TANK & DEF TANK (10) - ENGINE
4
9
12
13
10
16
9
3
14
5
15
home
17
9
9
10.216.ai 05
9
11
2
8
6
7
1
13
9
8
10.500.aa

Артикул

Название

Примечание

Количество

1

84485845

FUEL TANK

Incl 2 - 17

1шт.

2

84485844

TANK

DEF

1шт.

3

84514206

SUPPORT

1шт.

4

86625253

WASHER,11mm ID x 24mm OD x 2mm Thk

1шт.

5

9515003

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9

1шт.

6

364818

ADJUSTMENT SCREW,Hex, M12 x 285mm, Cl 8.8

1шт.

7

336383

BOLT,Hex, M12 x 1.75 x 180mm, Cl 8.8

1шт.

8

84291550

CAP

2шт.

9

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

7шт.

10

100038

NUT,M12 x 1.75, Cl 8

1шт.

11

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

12

84419896

BRACKET

1шт.

13

440584

BOLT,Hex, M12 x 1.75 x 55mm, Cl 8.8, Full Thd

2шт.

14

84516505

PIN,4.5mm OD x 24mm L

1шт.

15

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

2шт.

16

84291587

PLATE

1шт.

17

84485840

FUEL TANK

1шт.

Выбрано товаров: 17
