Запчасти Case IH MAXXUM 115 (1.81.9/08[02]) - 4 HYDRAULIC FRONT COUPLERS FOR INTEGRATED FRONT HPL (VAR.331172) (07) - HYDRAULIC SYSTEM

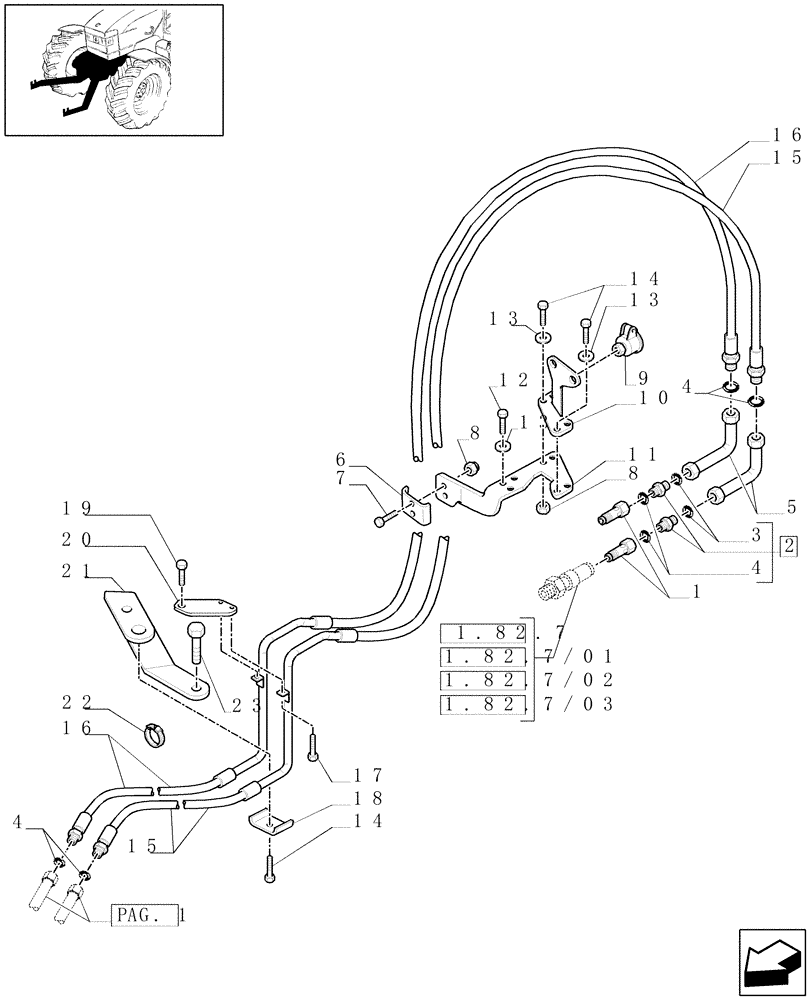

Схема запчастей Case IH MAXXUM 115 - (1.81.9/08[02]) - 4 HYDRAULIC FRONT COUPLERS FOR INTEGRATED FRONT HPL (VAR.331172) (07) - HYDRAULIC SYSTEM
1
21
1.82.7
1.82.7/01
14
22
g
20
19
4
13
1
11
5
13
14
2
4
a
12
16
23
18
4
.
8
15
15
10
7
8
17
13
3
1.82.7/02
9
16
p
1.82.7/03
6

Артикул

Название

Примечание

Количество

1

83972881

COUPLING

2шт.

2

5185524

HYD CONNECTOR

2шт.

3

5135738

O-RING,0.103" Thk x 0.674" ID, -115, 80 Duro

1шт.

4

5185512

O-RING,0.07" Thk x 0.614" ID, -16, Cl 6, 90 Duro

6шт.

5

47057034

TUBE

2шт.

6

47057073

CLAMP

1шт.

7

16044021

SCREW,Hex, M8 x 1.25 x 40mm, Cl 8.8

2шт.

8

87597953

NUT,M8, 1.25 Pitch, 10.6mm High, Cl 8, ZND

3шт.

9

47057077

SOCKET

2шт.

10

87555045

BRACKET

1шт.

11

87555049

BRACKET

1шт.

12

16043421

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

1шт.

13

14499431

WASHER,8.4mm ID x 14mm OD x 1.6mm Thk

5шт.

14

16043624

SCREW,Hex, M8 x 1.25 x 25mm, Cl 8.8, Full Thd

3шт.

15

47057273

HYD TUBE

Incl. 4

1шт.

MAX100, MAX110, MAX120, MAX130

1шт.

15

47057275

HYD TUBE

Incl. 4

1шт.

MAX115, MAX125, MAX140

1шт.

16

47057274

HYD TUBE

Incl. 4

1шт.

MAX100, MAX110, MAX120, MAX130

1шт.

16

47057276

HYD TUBE

Incl. 4

1шт.

MAX115, MAX125, MAX140

1шт.

17

10902021

BOLT,Hex, M6 x 12mm, Cl 8.8

2шт.

18

47057074

CLAMP,48.6mm x 30mm

1шт.

19

86585947

BOLT,Hex, M16 x 20mm, Cl 8.8, Full Thd

1шт.

20

47057210

BRACKET

1шт.

21

47057170

SUPPORT

1шт.

22

14560287

CABLE TIE,207.00mm L

COLLAR

3шт.

23

11106221

SCREW,Hex, M10 x 25mm, Cl 8.8, Full Thd

1шт.

Выбрано товаров: 29
