Запчасти Case IH MAXXUM 115 (1.14.0/01[01A]) - FUEL TANK AND RELATED PARTS - D7389 (02) - ENGINE EQUIPMENT

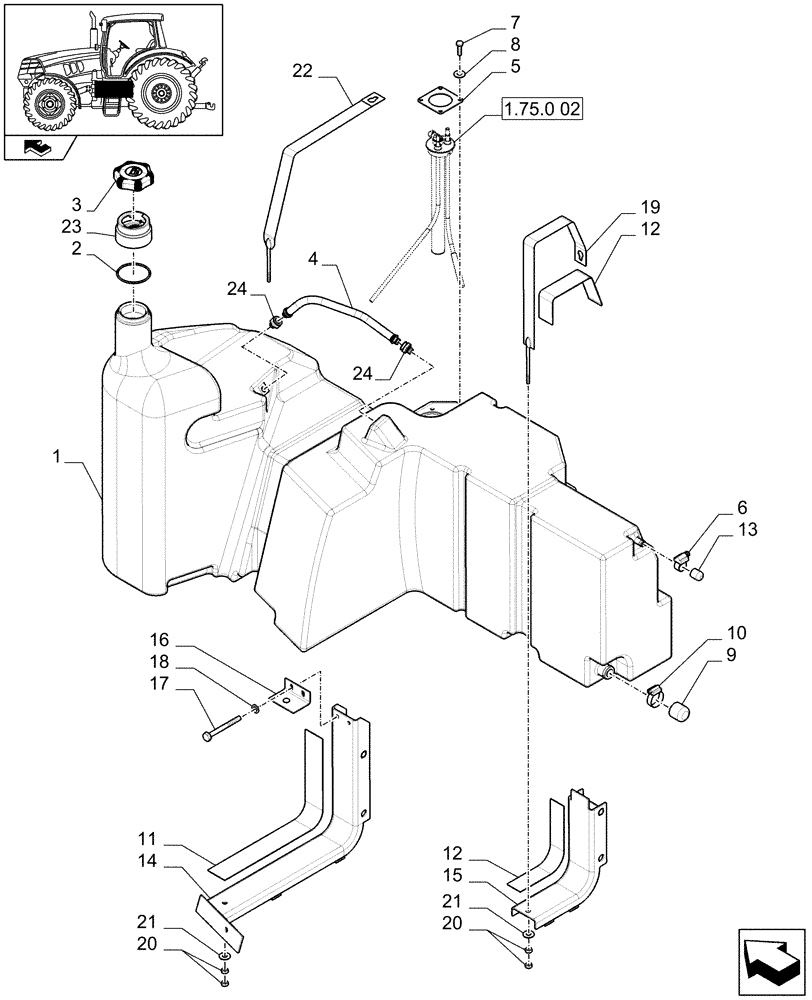

Схема запчастей Case IH MAXXUM 115 - (1.14.0/01[01A]) - FUEL TANK AND RELATED PARTS - D7389 (02) - ENGINE EQUIPMENT
1.75.0 02
2
home
17
13
19
14
12
24
10
6
21
20
21
5
18
3
15
16
22
4
1
23
24
11
7
20
8
9
12

Артикул

Название

Примечание

Количество

1

47478430

FUEL TANK

1шт.

2

84284801

O-RING,3.53mm Thk x 75mm ID

1шт.

3

84547727

FILLER CAP,M59, Vented

1шт.

4

87302145

TUBE,335 mm L

1шт.

5

87586744

RETAINER,64mm ID x 90mm L x 90mm W x 4mm Thk

1шт.

6

82012719

CLAMP,15mm - 24mm, Worm Gear

1шт.

7

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

4шт.

8

10615479

LOCK WASHER,6.4mm ID x 11mm OD x 0.7mm Thk

4шт.

9

83998666

CAP

1шт.

10

82012726

HOSE CLAMP,38mm - 50mm, Worm Gear

1шт.

11

82012920

RUBBER PAD,635mm L

1шт.

12

82013475

RUBBER PAD

2шт.

13

83952371

CAP,15mm ID X 25mm

1шт.

14

87480782

SUPPORT

1шт.

15

82033333

SUPPORT

1шт.

16

82027923

SUPPORT

1шт.

17

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

18

12646701

WASHER,8.15mm ID x 20mm OD x 2mm Thk

2шт.

19

82020723

SECURING STRAP

696MM

1шт.

20

100016

NUT,M10 x 1.5, Cl 8

4шт.

21

14496601

WASHER,10.5mm ID x 21mm OD x 2mm Thk

2шт.

22

82013785

BRACKET

606MM

1шт.

23

84236742

NECK FILLER

1шт.

24

82035326

ADAPTER

2шт.

Выбрано товаров: 24
